29
Для работы во всех режимах учитываются следующие общие принципы:
• показания датчиков на экранах приводятся с учетом заданных в настройках
прибора параметров коррекции;
• логика обработки дискретных входных сигналов задается в настройках для
каждого из входов отдельно;
• логика перехода между режимами в выходные дни круглосуточно идентична
логике перехода между режимами в ночное время.
7.2 Управление и индикация
На лицевой панели прибора расположены элементы индикации и управления:
• двухстрочный ЦИ на 16 символов;
• шесть кнопок.

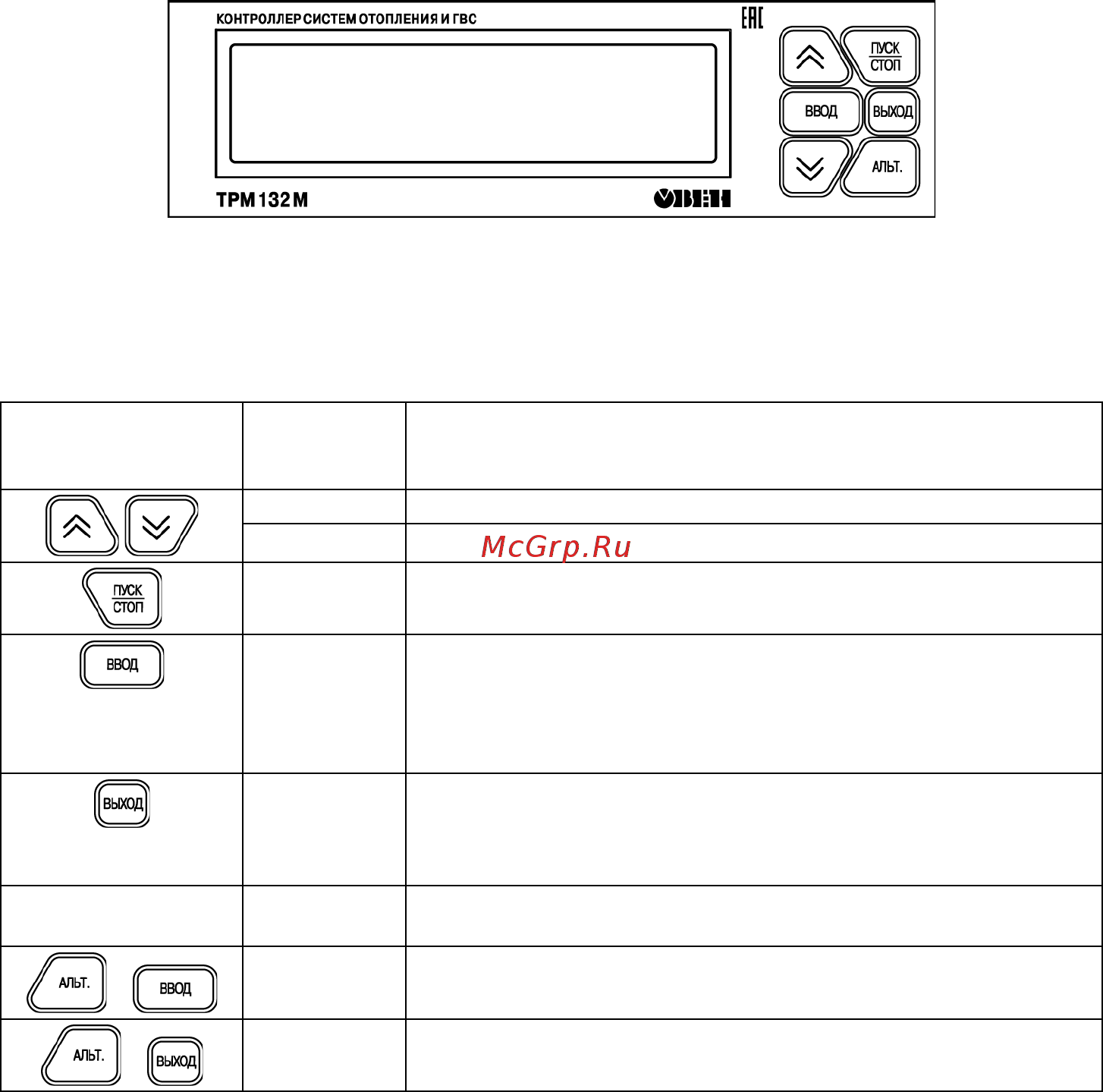

Рисунок 7.1 – Лицевая панель прибора
Индикатор имеет подсветку лицевой панели. Яркость подсветки и контрастность
задаются в настройках прибора.
Таблица 7.1 – Назначение кнопок
Кнопка
Режим
работы
прибора
Меню
Работа Перемещение между экранами контура
Меню Переход между группами параметров и параметрами
Работа
Длительное нажатие ( > 2 с) – запуск или остановка контура
Меню
• Вход в меню/в группу параметров/в редактирование
параметра;
• Запись нового введенного в параметре значения ( > 2
с)
Работа
• Выход из режима ручного управления положением
клапана
• Переход на экран выбора готовой схемы (> 5 с)
Меню Выход из меню/из группы параметров/из редактирования
параметра без сохранения нового значения
+
Работа С экрана «КЗР» вход в режим ручного управления клапаном
+
Работа Переход между экранами Контура 1 и экранами Контура 2
