Овен ТРМ232М [6/61] Используемые аббревиатуры
![Овен ТРМ232М [6/61] Используемые аббревиатуры](/views2/1482322/page6/bg6.png)
6
Используемые аббревиатуры
АНР – автоматическая настройка регулятора
ВУ – выходное устройство
ГВС – горячее водоснабжение
КЗР – клапан запорно-регулирующий
ИТП – индивидуальный тепловой пункт
ТП – термопара (преобразователь термоэлектрический)
ТС – термометр сопротивления
ХВС – холодное водоснабжение
t – величина времени
T – величина температуры
Введение
Данное руководство предназначено для ознакомления обслуживающего персонала с
устройством, принципом действия, конструкцией, работой и техническим
обслуживанием контроллера систем отопления и ГВС ТРМ232М, в дальнейшем по
тексту именуемого «ТРМ232М» или «прибор».
Подключение, настройка и техобслуживание прибора должны производиться только
квалифицированными специалистами после прочтения настоящего руководства по
эксплуатации.

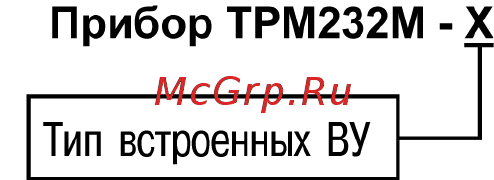

Прибор ТРМ232М изготавливается в нескольких модификациях, зашифрованных в
коде полного условного обозначения.
Тип встроенных ВУ:
Р – электромагнитное реле;
У – ЦАП «параметр – напряжение»;
УР – ЦАП «параметр – напряжение» на выходе 3 и электромагнитное реле на
выходах 5 и 6.
Пример полного названия прибора при заказе: ТРМ232М-Р.
Прибор ТРМ232М может работать совместно с модулем расширения выходных
устройств МР1–Р разработки ООО «ОВЕН» (см. раздел 6.7).
