13
4.3 Конфигурация № 3: два независимых контура – «ГВС» + «Отопление
без циркуляционных насосов»

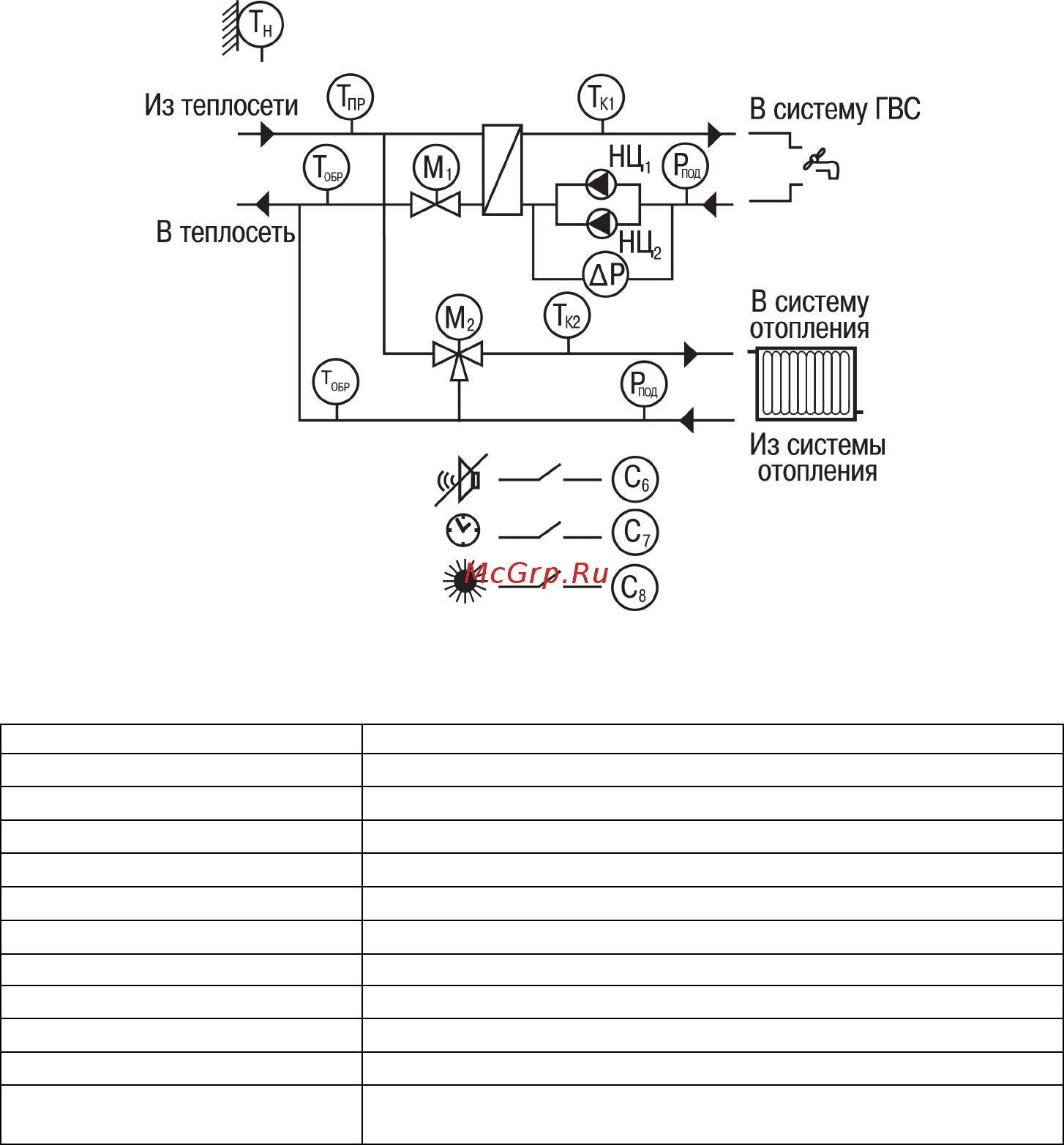

Рисунок 4.3 – Функциональная схема Конфигурации № 3
Таблица 4.3 – Параметры схемы № 3
Обозначение на схеме Назначение
Т
н
Измерение температуры наружного воздуха
Т
пр
Измерение температуры подачи теплоносителя из теплосети
Т
к1
, Т
к2
Измерение температуры в контурах
Т
обр1
, Т
обр2
Измерение температуры обратной воды
Р
под
Измерение давления в контуре отопления
ΔР Вход датчиков аварии насосов контура (С5)
С6 Отключение сигнализации
С7 Перевод в ночной режим
С8 Выключатель перехода в летний режим
М
1
, М
2
Регулирующие клапаны с электроприводом
НЦ
1
, НЦ
2
Сигнал управления вкл./выкл. циркуляционного насоса
контура
