18
ставится на группу насосов). В случае неисправности подается аварийный сигнал и
включается исправный насос (в насосной группе).
Насосы ХВС
ПРИМЕЧАНИЕ
Управление насосами ХВС производится только для схемы № 5.
Чередование насосов и контроль исправности происходит аналогично работе
циркуляционных насосов.
Насосы подпитки
Насосы подпитки используются в контуре отопления для поддержания заданного
давления. Контроль давления осуществляется по датчику P
под
, который
устанавливается на обратном трубопроводе. В качестве датчика может выступать
аналоговый датчик с унифицированным сигналом. В случае снижения давления P
под
в
системе ниже заданной уставки прибор подает сигнал на включение насоса подпитки
либо открытие отсечного клапана системы подпитки.
Чередование насосов и контроль исправности происходит аналогично работе
циркуляционных насосов.
5 Установка прибора DIN-реечного крепления
Для установки прибора следует:

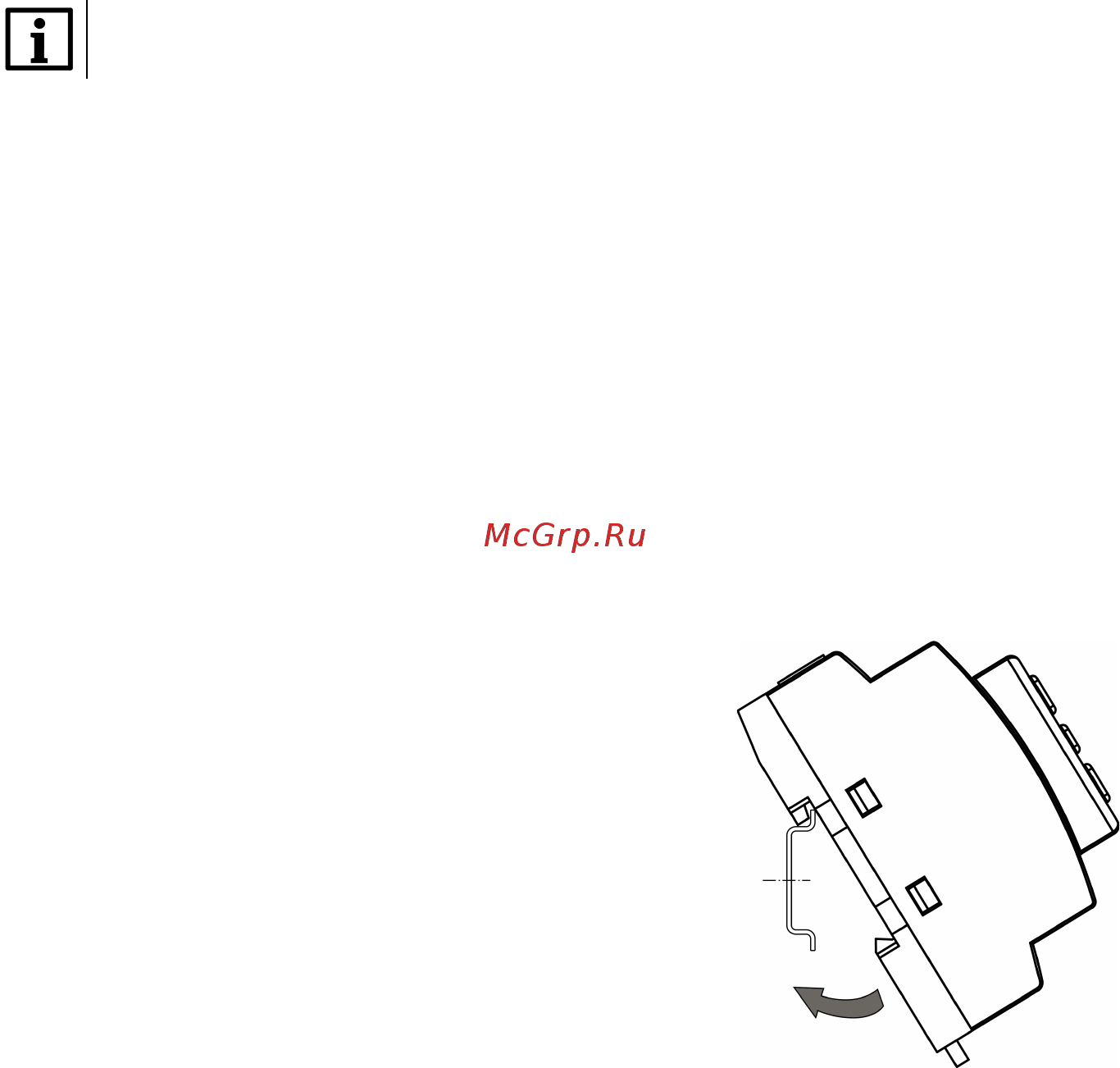

Рисунок 5.1 – Монтаж прибора на
DIN-рейку
1. Подготовить место на DIN-рейке для
установки прибора (см. рисунок 5.2).
2. Установить прибор на DIN-рейку.
3. С усилием придавить прибор к DIN-рейке
в направлении, показанном стрелкой, до
фиксации защелки.
Для демонтажа прибора следует:
1. Отсоединить линии связи с внешними
устройствами.
2. В проушину защелки вставить острие
отвертки.
3. Защелку отжать, после чего отвести
прибор от DIN-рейки.
