3 Индикация и управление
12
3 Индикация и управление
3.1 Основные элементы управления

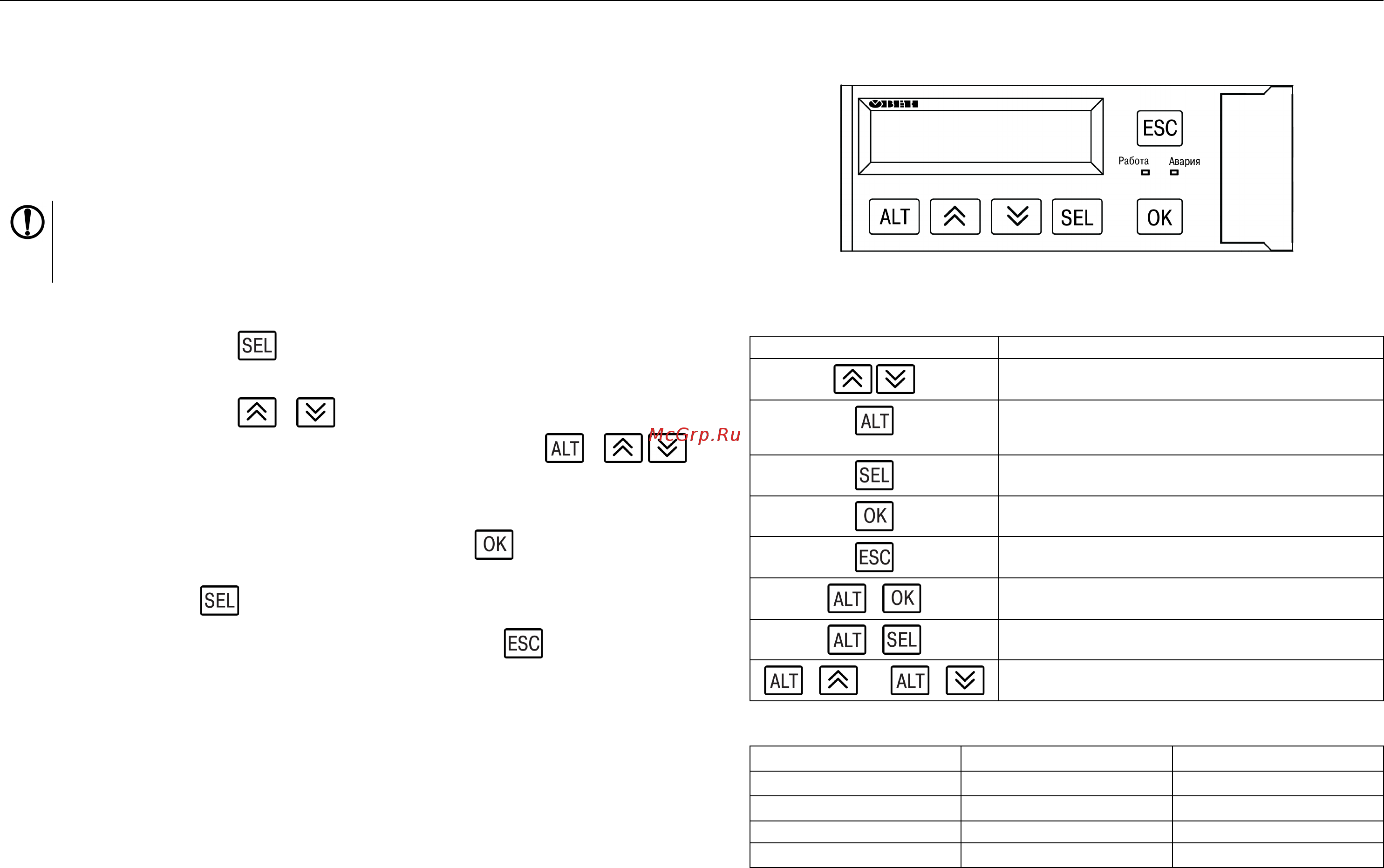

Рисунок 3.1 – Лицевая панель прибора
Таблица 3.1 – Назначение кнопок
Кнопка Назначение
Смещение видимой области вверх или вниз.
Перемещение по пунктам меню
Применяется в комбинациях с другими кнопками. При
удержании более 6 секунд — переход в системное
меню
Выбор параметра
Сохранение измененного значения
Выход/отмена. При удержании более 6 секунд выход
из системного меню. Возврат на Главный экран
+
Переход с Главного экрана» в меню. Перемещение
по экрану
+
Переход в меню Аварии
+ или +
Изменение редактируемого разряда (выше или ниже)
Таблица 3.2 – Назначение светодиодов
Режим Светодиод «Работа» Светодиод «Авария»
Дежурный режим
— —
Рабочий режим Светится
—
Тест Вх/Вых
—
Мигает
Авария
—
Светится
На лицевой панели прибора расположены элементы индикации и управления
(см. рисунок 3.1):
• двухстрочный 16-разрядный ЖКИ;
• два светодиода;
• шесть кнопок.
ПРЕДУПРЕЖДЕНИЕ
Доступ к некоторым пунктам меню защищен паролем.
Значение паролей настраивается (Секретность/Пароль). Если значение
0, то ввод пароля отключен (по умолчанию отключен).
Для редактирования значений следует:
1. С помощью кнопки
выбрать нужный параметр (выбранный
параметр начинает мигать).
2. С помощью кнопок
и установить нужное значение. Во время
работы с числовыми параметрами комбинация кнопок
+ /
меняет редактируемый разряд.
3. Возможные варианты действия с измененным значением:
• для сохранения следует нажать кнопку
;
• для сохранения и перехода к следующему параметру следует
нажать
.
4. Для отмены введенного значения следует нажать
.
