5 Описание алгоритма работы
26
5.3 Управление вентилятором притока

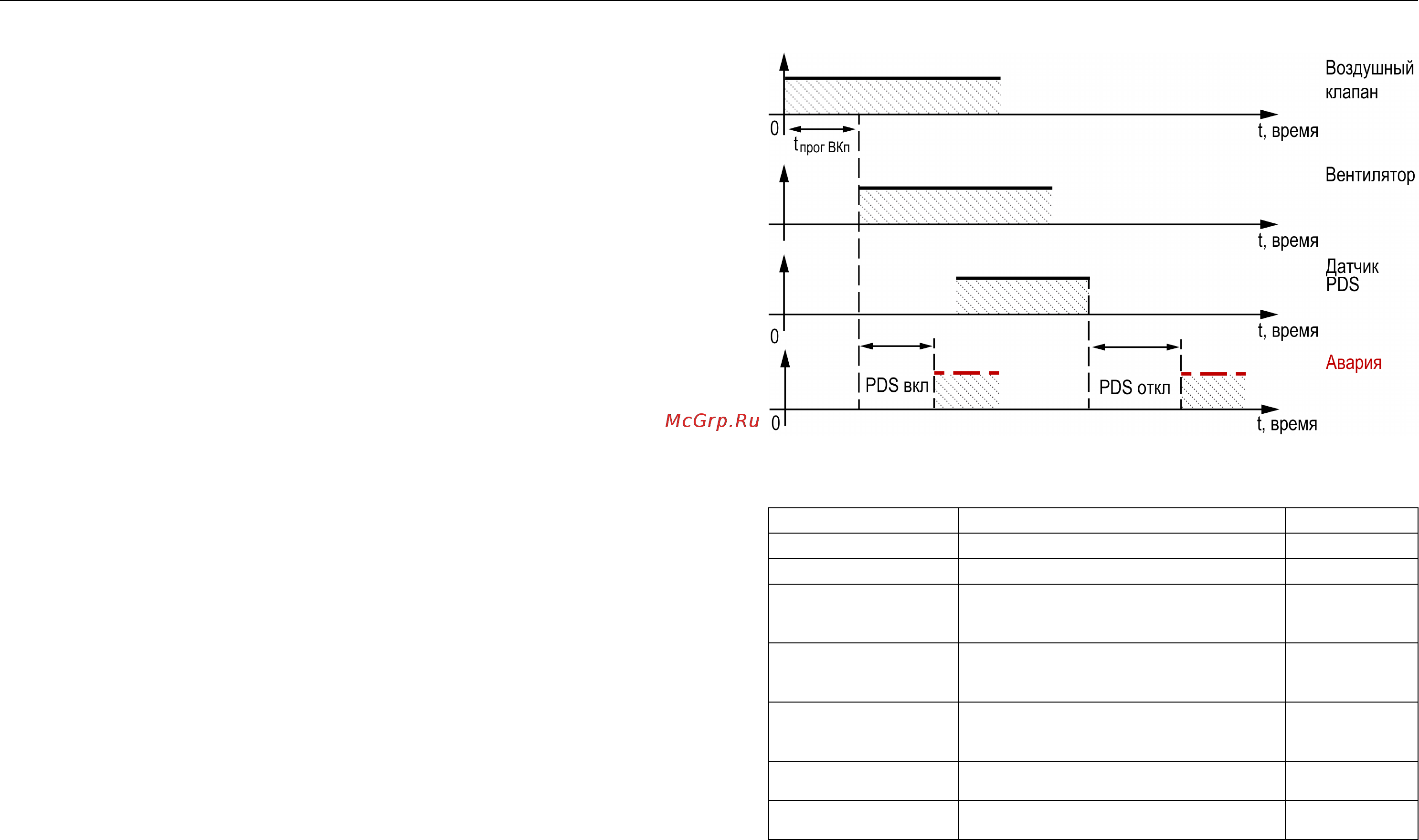

Рисунок 5.3 – Управление вентилятором притока
Таблица 5.3 – Меню/ Настройки/ Вентилятор
Экран Описание Диапазон
Вентилятор
Задержки
Включения 5с Время задержки запуска вентилятора после
подачи команды на открытие ВКп, в
секундах
0...900
PDS Вкл 5с Допустимое время отсутствия сигнала от
датчика перепада давления после запуска
вентилятора, в секундах
0...600
PDS Откл 5с Допустимое время наличия сигнала от
датчика перепада давления после
остановки вентилятора, в секундах
0...600
Наработка: 0ч Время наработки приточного вентилятора, в
часах
0...65535
Сброс нараб:Нет Сброс таймера наработки вентилятора Да,
Нет
Вентилятор запускается после открытия воздушного клапана, с учетом
задержки на
t
прог ВКп
(Меню/Настройки/Вентилятор/Задержки/Включение).
Для контроля работоспособности вентилятора, сигнал от датчика перепада
давления должен появиться не позже заданного времени PDS Вкл.
После остановки вентилятора за время, заданное параметром PDS Выкл в
контроллер должен поступить сигнал об окончании работы.
Для контроля средней продолжительности работы устройства между отказами
предусмотрен параметр Наработка, который измеряется в часах. Таймер
наработки вентилятора можно сбросить (Меню/Настройки/Вентилятор/Сброс
нараб).
5.4 Датчик давления на фильтре
Засорение фильтра приводит к возникновению перепада давления на нем. Для
исключения ложных срабатываний действует временная нередактируемая
задержка равная 5 секундам.
