4 Управление установкой
21
4.4.2 Электрический калорифер зимой

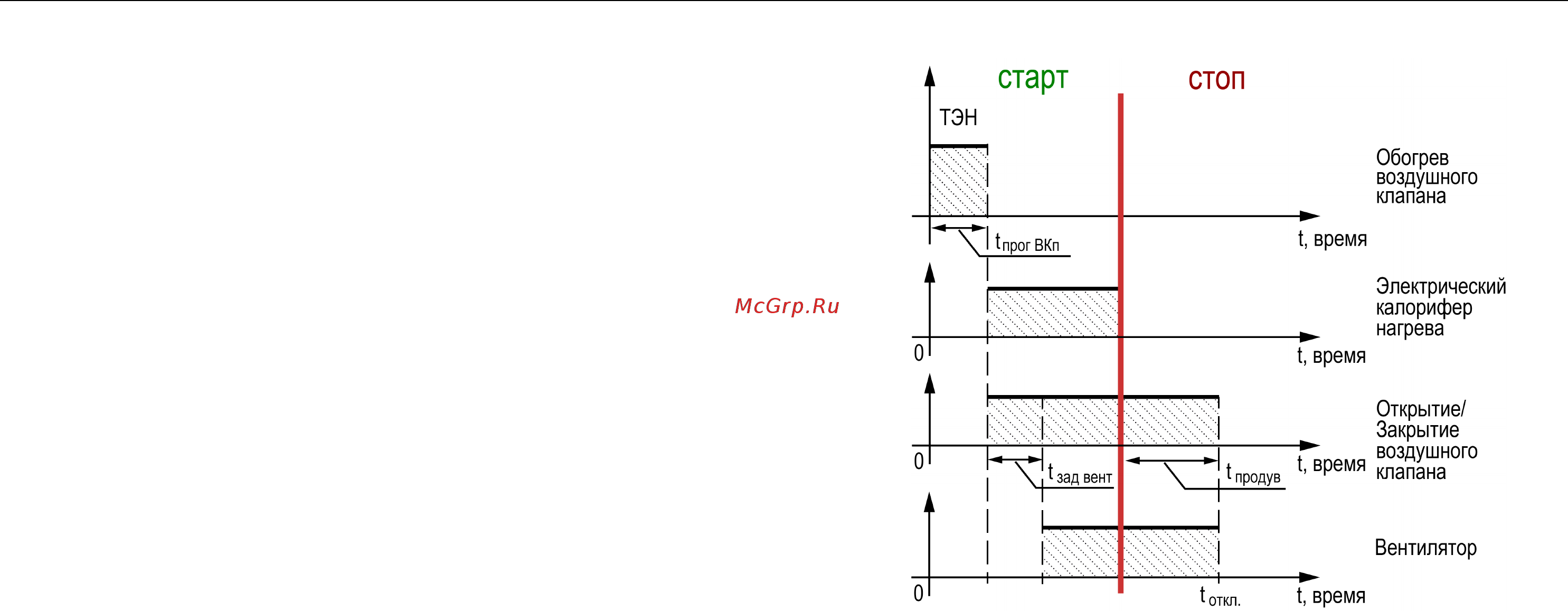

Рисунок 4.6 – Работа электрокалорифера
При сезоне Зима контроллер выполняет действия:
1. После перевода контроллера в режим Работа, включается обогрев
воздушной заслонки на время
t
прогр ВКп
. Заслонка считается
обогретой.
2. По истечении времени
t
обогр ВКп
, включаются ТЭН калорифера
нагрева.
3. Одновременно с включением ТЭН, отрывается воздушная заслонка.
4. С задержкой
t
зап вент.
, запускается вентилятор приточного воздуха.
5. После запуска вентилятора, уставка температуры начинает плавно
снижаться к номинальному значению.
В случае выключения контроллера, формируется задержка
t
продув
для
отключения вентилятора и воздушного клапана. Это позволяет снизить
температуры ТЭН электронагревателя до безопасных значений.
