4 Управление установкой
18
4.2.2 Дежурный режим в зимний период
4.2.2.1 Водяной калорифер

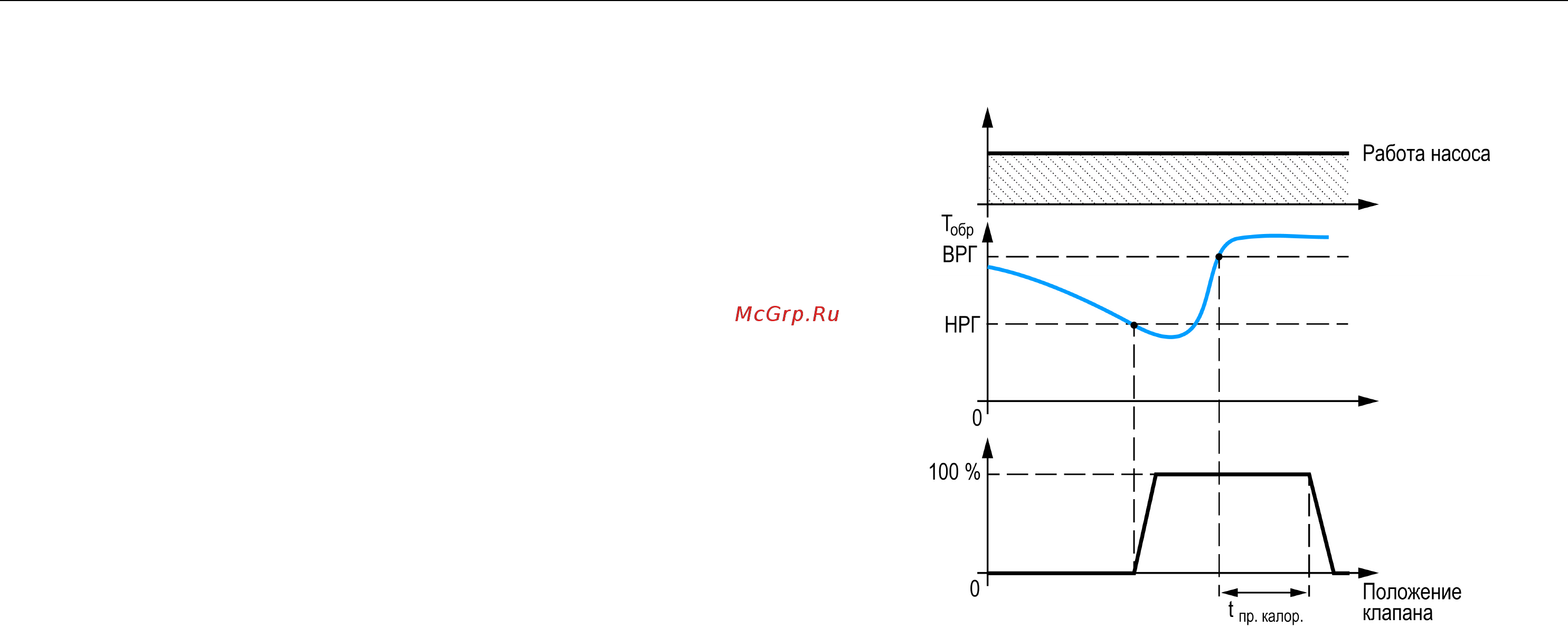

Рисунок 4.3 – Дежурный режим в зимний период
В Дежурном режиме при сезоне Зима контроллер производит следующие
действия:
• для защиты от замораживания контролируется температура обратной
воды
Т
обр
;
• если
Т
обр
< НРГ, клапан открывается на 100 %, прогревая
калорифер;
• в случае достижения уставки
ВРГ клапан продолжает быть в открытым
на время
t
пр. калор.
, затем полностью закрывается.
• заслонки и вентилятор выключены, насос циркуляции включен;
• отслеживаются возможные аварийные ситуации:
–
ВРГ = Т
обр
+ Δ
обр
;
–
НРГ = Т
обр
– Δ
обр
.
Т
обр
вычисляется по графику Меню/Настройки/График Тобр.
Δ
обр
задается в параметрах Меню/Настройки/Калорифер НВ/Обр. вода/
Делт. граф/Туст.обр.
4.2.2.2 Электрический калорифер
В Дежурном режиме при сезоне Зима контроллер производит следующие
действия:
• все исполнительные механизмы выключены;
• отслеживаются возможные аварийные ситуации.
