6 Сетевой интерфейс
39
6 Сетевой интерфейс
6.1 Сетевой интерфейс
Для корректной работы прибора вносить изменения в параметры «Прибор»,
«Входы», «Выходы» ЗАПРЕЩЕНО!
В контроллере установлен модуль интерфейса RS-485 для организации
работы по протоколу Modbus в режиме Slave.
Для работы контроллера в сети RS-485 следует установить его сетевые
настройки в системном меню контроллера с помощью кнопок и индикатора на
лицевой панели (см.рисунок 6.1).
Прибор в режиме Slave поддерживает следующие функции:
• чтение состояния входов/выходов;
• запись состояния выходов;
• чтение/запись сетевых переменных.
Прибор работает по протоколу Modbus в одном из двух режимов: Modbus-
RTU или Modbus-ASCII, автоматически распознает режим обмена RTU/ASCII.
Адреса регистров, тип переменных параметров, доступных по протоколу
Modbus, приведены в разделе 6.2.

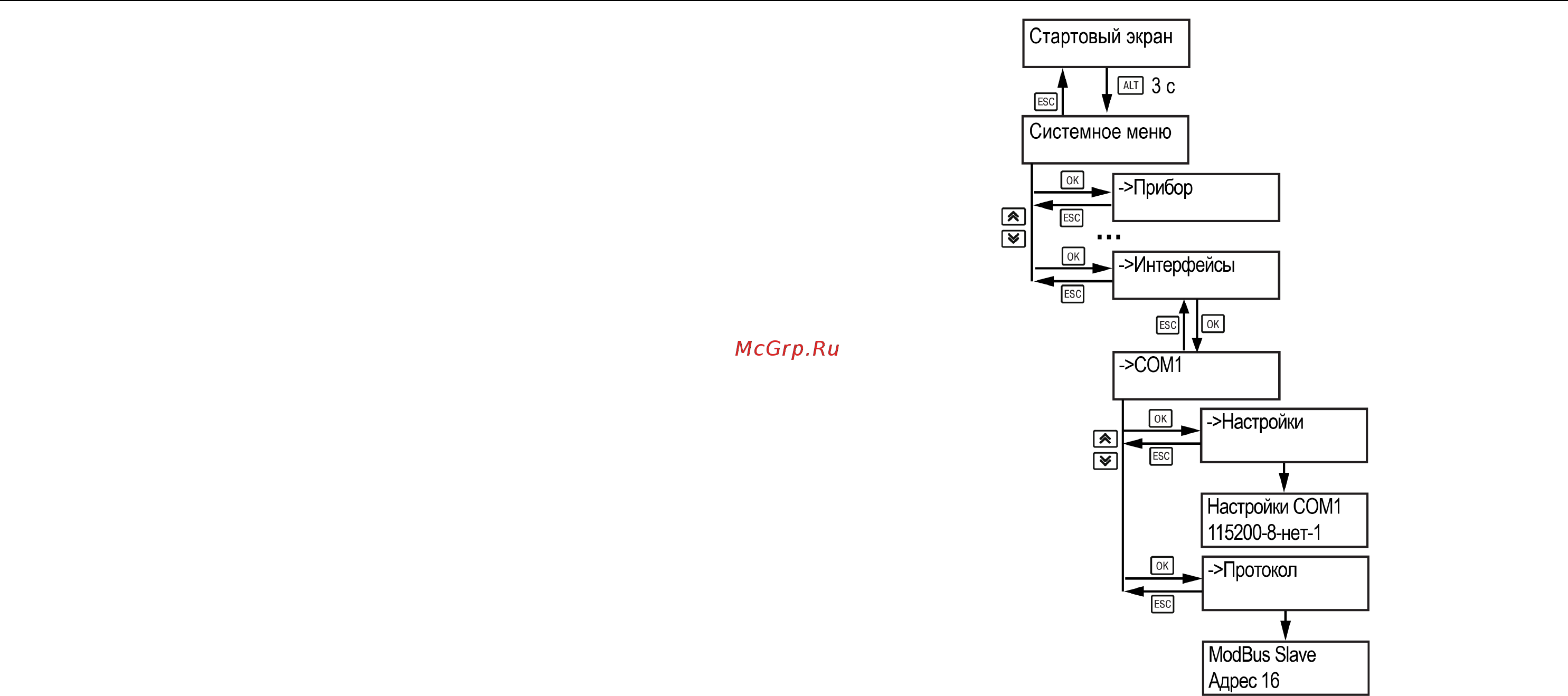

Рисунок 6.1 – Настройка параметров сетевого интерфейса
