Овен ТРМ1033 [31/56] Управление электрическим нагревателем
![Овен ТРМ1033 [31/56] Управление электрическим нагревателем](/views2/1482327/page31/bg1f.png)
5 Описание алгоритма работы
31
5.6 Управление электрическим нагревателем

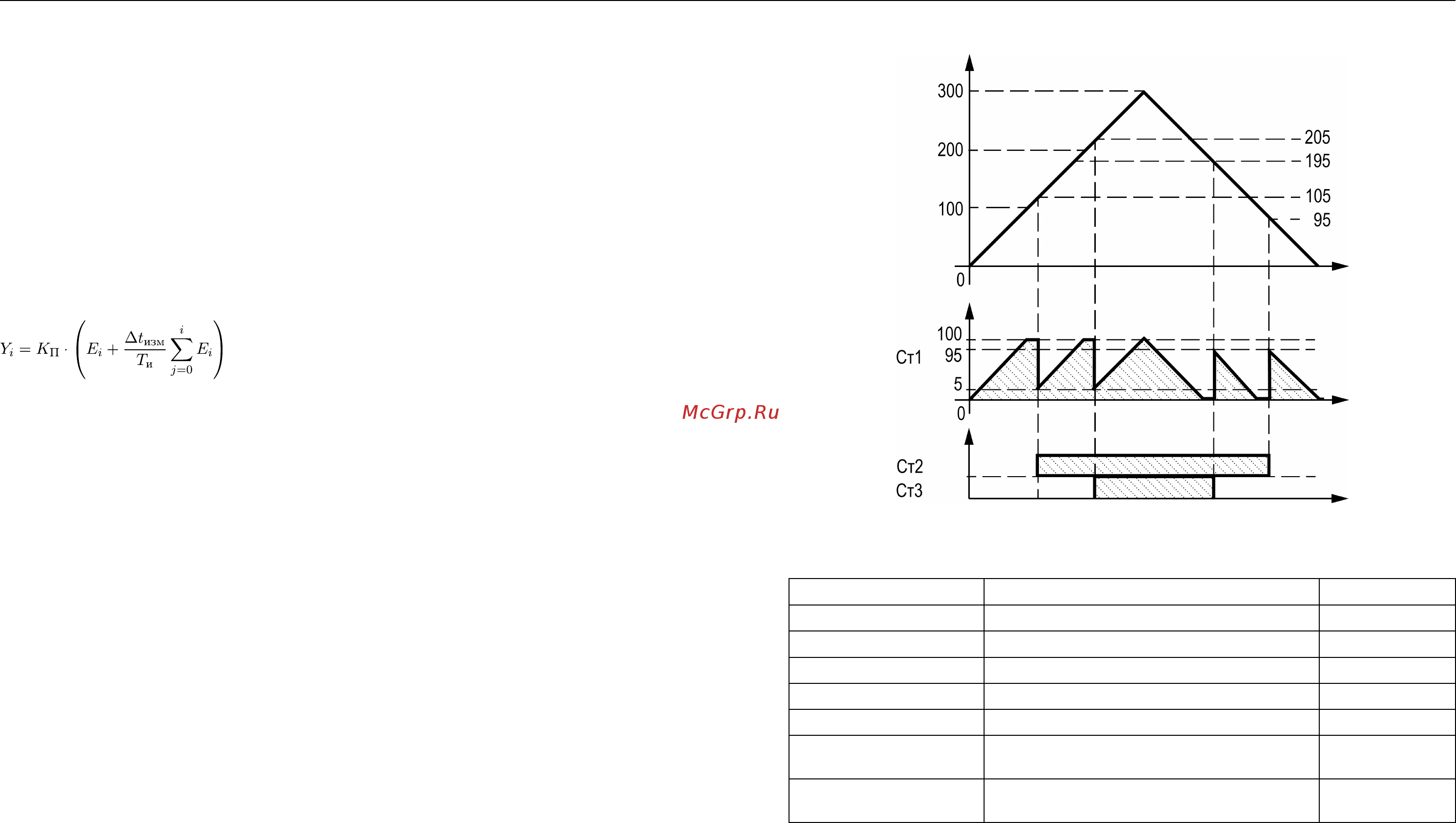

Рисунок 5.7 – Управление электрическим нагревателем
Таблица 5.7 – Меню/ Настройки/ Калорифер НЭ
Экран Описание Диапазон
Калорифер НЭ
Кол-во ступ: 3 Количество ступеней нагревателя 1...3
ПИ-регулятор:
Кп: 5,000 Пропорциональный коэффициент 0...9999
Ти: 60,00 Время интегрирования 0...9999
Продув: 30с Время продува ТЭН после их выключения,
в секундах
0...6000
Темп.Авар: 115,0 Максимально допустимая температура
приточного воздуха
0...200
Алгоритмом предусмотрено управление до трех ступеней нагревателя (Кол-во
ступеней).
Выходная мощность электрического нагревателя вычисляется по ПИ-закону,
регулируемая величина – температура приточного воздуха
Т
прит
. Подробнее о
настройке ПИ-регулятора см. Приложение А .
Чтобы исключить случаи частого срабатывания ИМ, в приборе предусмотрена
зона нечувствительности температуры приточного воздуха. Данный параметр
нередактируемый и равен 1 °С.
В случае ПИ-регулирования зависимость выходной мощности от управляющего
воздействия можно записать в виде:
,
где Y
i
– выходная мощность нагревателя;
К
П
– пропорциональный коэффициент (Кп);
Т
и
– время интегрирования (Ти);
E
i
– разность между уставкой и текущем значением Т
прит
;
Δt
изм
– время дискретизации (1 с).
Первая ступень управляется плавно. Вторая и третья ступени являются
опорными и управляются дискретными сигналами.
Для защиты от частого включения опорных ступеней используется гистерезис,
равный 10 % мощности. Т. е. вторая ступень включится, когда выходная
мощность достигнет 105 %, выключится, когда, снизится до 95 % (205 % и 195 %
для третьей ступени, соответственно).
Для предотвращения перегрева, ТЭН продувается в течение заданного времени
(Продув) во время перехода в Дежурный режим.
Если
Т
прит
поднимается выше максимально допустимого значения (Темп.
Авар) или срабатывает защитный термостат (вход DI 2), то прибор переходит в
Аварийный режим и включается продувка. Подробнее об авариях см.
раздел 5.11.
