4 Управление установкой
19
4.3 Запуск вентсистемы в летний период

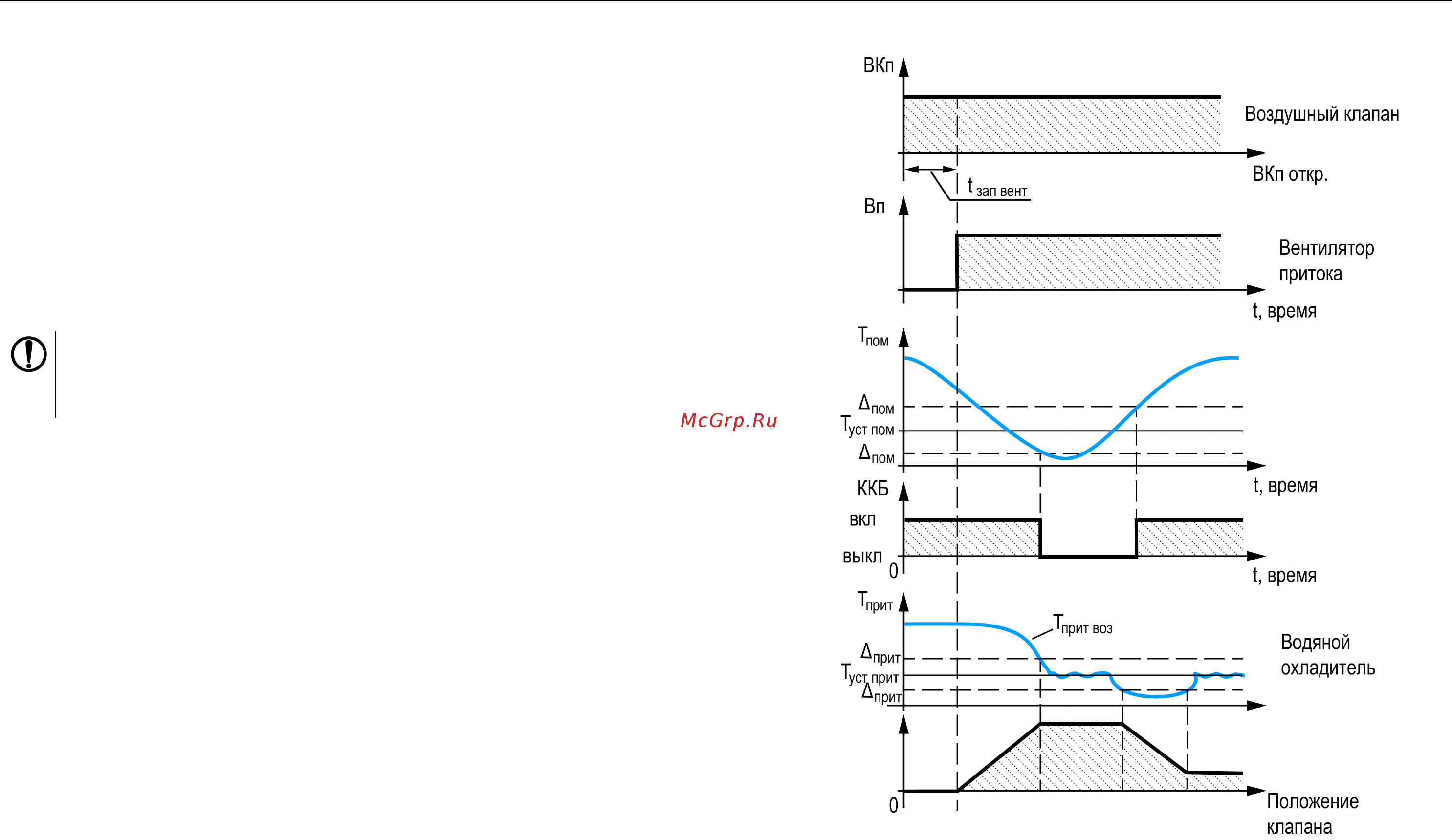

Рисунок 4.4 – Запуск вентсистемы в летний период
После перевода контроллера в режим Работа, открывается воздушная
заслонка. Далее, с задержкой
t
зап вент.
, запускается вентилятор приточного
воздуха (Меню/Настройки/Вентилятор/Задержки/Включения).
Для алгоритмов с ККБ:
ККБ включается одновременно с открытием воздушной заслонки.
Регулирование температуры происходит по датчику температуры в
помещении (
Т
пом
). Если Т
пом
> Т
уст пом
+ Δ
пом
включается ККБ,
если
Т
пом
< Т
уст пом
– Δ
пом
, ККБ выключается. Т
уст пом
задается в
Меню/Быстр.настройка/Уставки/Темп. Помещение.
Δ
пом
— нередактируемый параметр равный 0,5 °С.
ПРЕДУПРЕЖДЕНИЕ
По умолчанию датчик температуры в помещении не подключен. Для его
включения следует зайти в Меню/Настройки/Входа и выхода/Тпом Исп
в упр Да. Без датчика в помещении алгоритм не запустится!
Для алгоритмов с водяным охладителем:
По истечении времени
t
зап вент
, контроллер начинает регулировать
температуру воздуха, путем открытия или закрытия клапана водяного
охладителя. Регулирование температуры происходит приточном датчику
температуры (
Т
прит
). Если Т
прит
> Т
уст.прит
+ Δ
прит
— клапан
открывается. Если
Т
прит
< Т
уст.прит
– Δ
прит
— клапан закрывается.
Т
уст прит
задается в Меню/Быстр.настройка/Уставки/Прит.
Δ
прит
— нередактируемый параметр равный 0,5 °С.
