Установка времени и даты
55
Приложение Б. Установка времени и даты
ВНИМАНИЕ
Настройка часов реального времени осуществляется на заводе при
изготовлении прибора. Производить коррекцию необходимо только
если параметры даты и времени не соответствуют действительному
значению.
В приборе реализованы энергонезависимые часы реального времени, время
и дата поддерживаются даже в случае отключения основного питания.
Просмотр и редактирование текущего времени и даты доступны из меню
Системного меню — Часы.

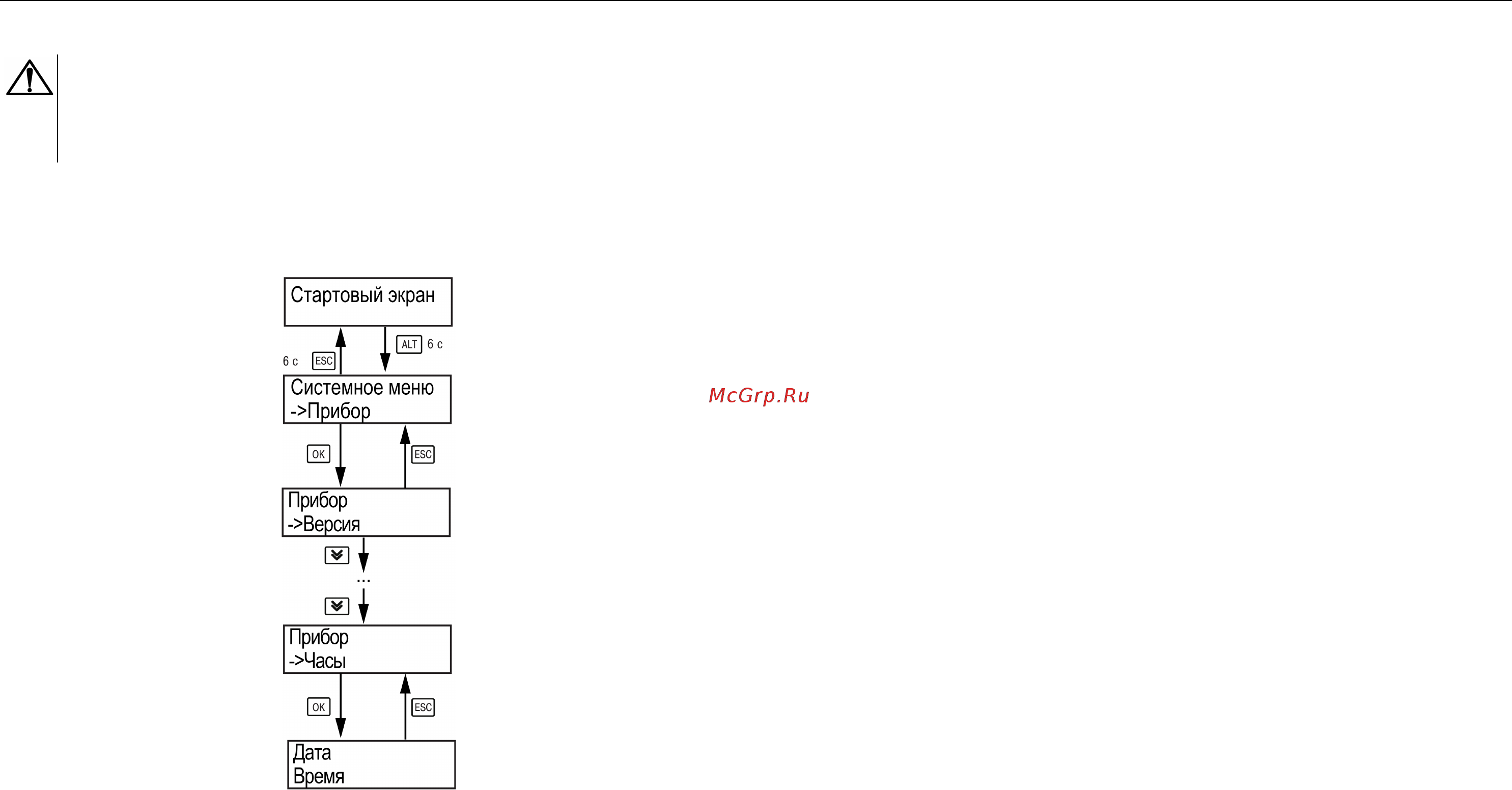

Рисунок Б.1 – Схема доступа к меню настройки времени и даты
