5 Описание алгоритма работы
33
5.8 Управление ККБ

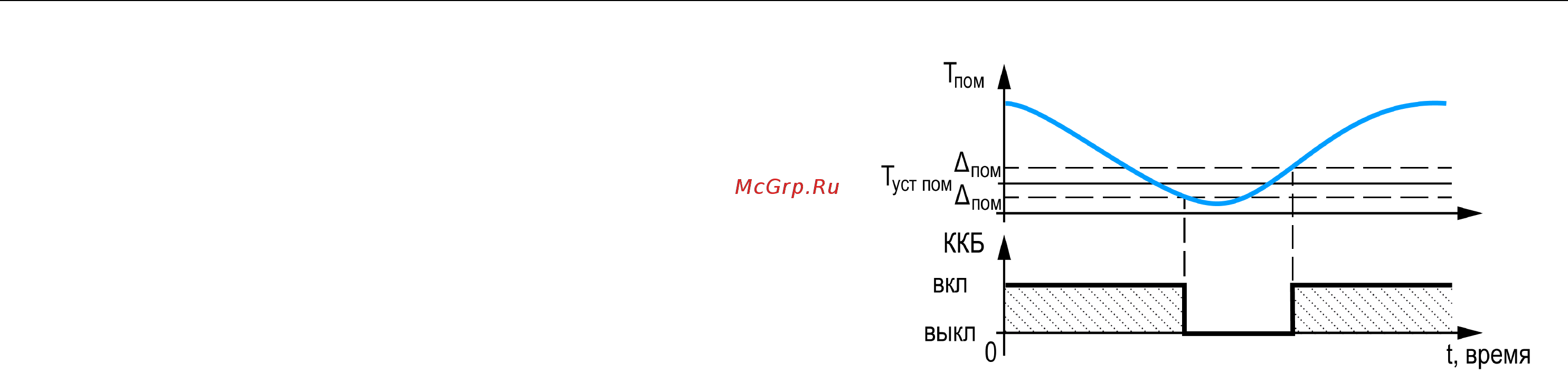

Рисунок 5.9 – Управление ККБ
Регулятор температуры приточного воздуха формирует управляющий сигнал
для ККБ или охладительной установки с фреоном.
Для исключения возможности переохлаждения помещения, для установки с
ККБ, датчик температуры в помещении является обязательным, так как
регулировка происходит по его показаниям.
Если
Т
пом
> Т
уст пом
+ Δ
пом
, то включается ККБ, если
Т
пом
< Т
уст пом
– Δ
пом
, то ККБ выключается.
В случае аварии ККБ в зимний период, она игнорируется (нет индикации). При
переходе с режима Лето (авария ККБ) → Зима (авария ККБ) и обратно, авария
учитывается (есть индикация).
