4 Управление установкой
20
4.4 Запуск вентсистемы в зимний период
4.4.1 Водяной калорифер зимой

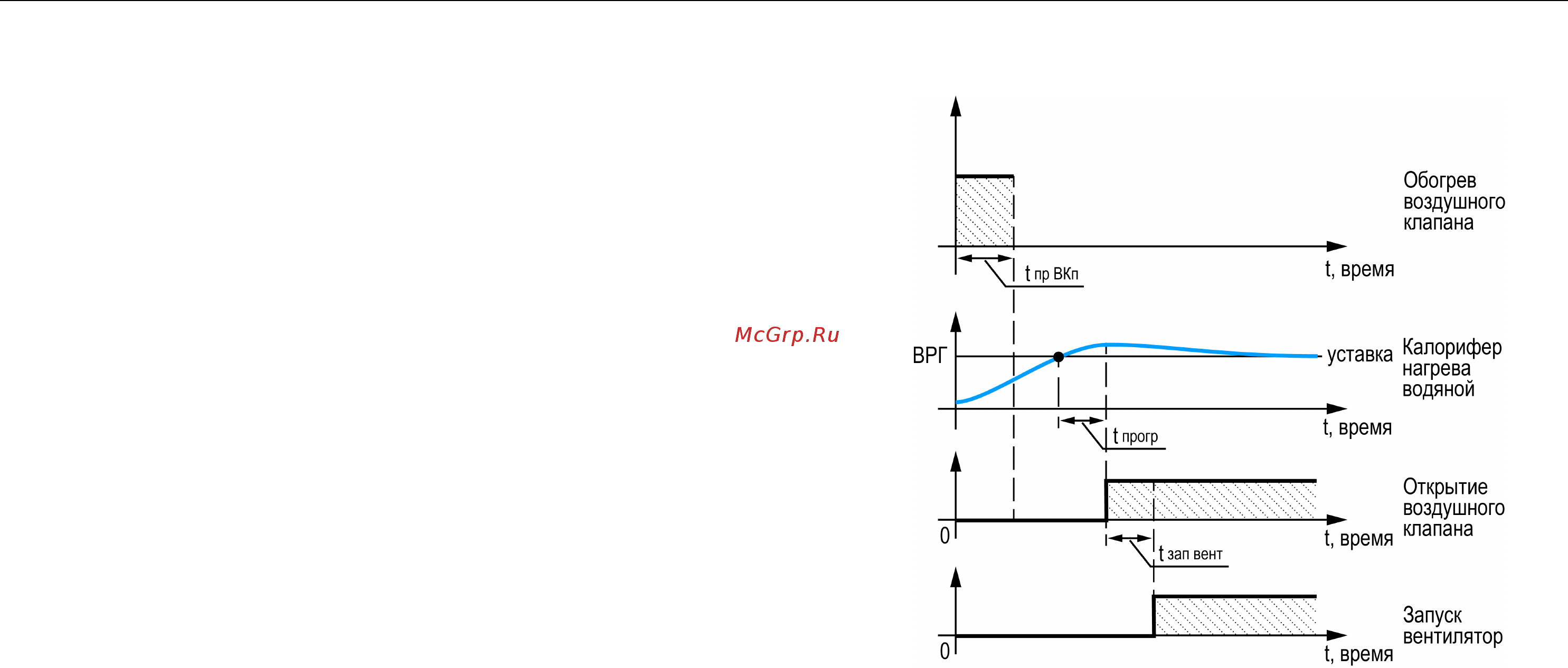

Рисунок 4.5 – Запуск вентсистемы в зимний период
В Дежурном режиме при сезоне Зима контроллер производит следующие
действия:
1. После перевода контроллера в режим Работа, включается обогрев
воздушной заслонки на время
t
р ВКп
. Заслонка считается прогретой.
2. По истечении времени
t
пр ВКп
, контроллер включит прогрев
калорифера. Клапан открывается на 100 %, прогревая калорифер до
расчетной температуры
ВРГ, далее включается задержка прогрева
t
прогр
.
3. По истечении времени
t
прогр
, открывается воздушная заслонка.
4. С задержкой
t
зап вент.
, запускается вентилятор приточного воздуха.
5. После открытия воздушного клапана, уставка температуры начинает
плавно снижаться к номинальному значению.
ВРГ = Т
обр
+ Δ
обр
Т
обр
вычисляется по графику Меню/Настройки/График Тобр.
Δ
обр
задается в параметрах Меню/Настройки/Калорифер НВ/Обр. вода/
Делт. граф/Туст.обр.
