5 Описание алгоритма работы
34
5.9 Использование недельных таймеров и таймера День/Ночь

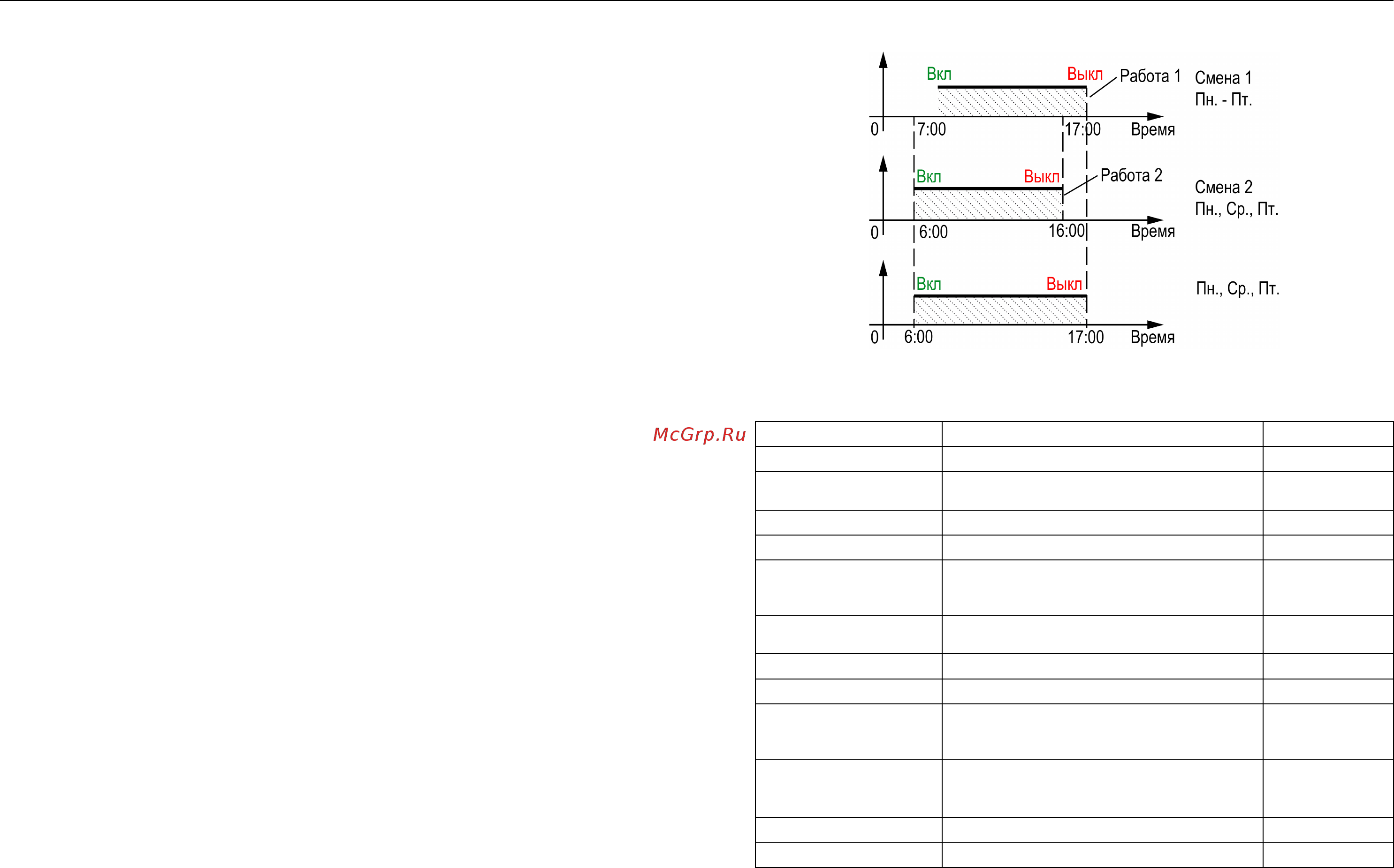

Рисунок 5.10 – Использование таймеров
В приборе предусмотрено три недельных таймера:
• День/Ночь
Позволяет задать ночной период времени, в который происходит смена
уставки температуры приточного воздуха, а функция поддержания
температуры в помещении отключается. Данный таймер работает
ежедневно. На главном экране прибора, появляется скорректированная
уставка УстК, где буква К означает скорректированное значение;
• Смена 1 и Смена 2
Позволяют задать часы работы вентсистемы с учетом дня недели.
Управление вентсистемой происходит в заданные в настройках часы
только если запущен алгоритм.
Таблица 5.9 – Меню/Настройки/Недельные таймеры
Экран Описание Диапазон
Недел-е таймеры:
Смена 1: Неисп Вкл/выкл недельный таймер Смена 1 Не исп,
Исп-ся
Вкл в: 7:0 Время включения вентустановки 00:00...23:59
Выкл в: 17:0 Время выключение вентустановки 00:00...23:59
Дни нед: Пн—Пт Дни недели в которые будет происходить
включение
Все, Пн—Пт, Сб
—Вс, ПнСрПт,
ВтЧтСб
Смена 2: Неисп Вкл/выкл недельный таймер Смена 2 Не исп,
Исп-ся
Вкл в: 9:0 Время включения вентустановки 00:00 ... 23:59
Выкл в: 16:0 Время выключение вентустановки 00:00...23:59
Дни нед: Сб—Вс Дни недели, в которые будет происходить
включение
Все, Пн—Пт, Сб
—Вс, ПнСрПт,
ВтЧтСб
День/Ночь:Неисп Вкл/выкл функцию изменения уставки
температуры приточного воздуха в ночное
время суток
Не исп,
Исп-ся
День с: 8:0 Время наступления «дня» 00:00...23:59
Ночь с: 16:0 Время наступления «ночи» 00:00...23:59
По умолчанию все таймеры выключены.
Включаются таймеры в настройках прибора (Меню/Настройка/Недельные
таймеры). Потом задается время действия таймера (Меню/Настройка/
Недельные таймеры/Вкл или Выкл).
Любой таймер работает только в выбранные дни недели (Меню/Настройка/
Недельные таймеры/Дни нед).
Если Смена 1 и Смена 2 работают в одни и те же дни недели, результирующее
значение высчитывается по логическому ИЛИ.
Поведение таймера в зависимости от настроек показано на рисунке 5.10.
