Общие принципы программирования ПЧВ

Значение выбирается из диапазона от 0.00 до 100.00, по умолчанию – «0.00».

Параметр 3-14 (Предустановленное относительное задание)

Задает значение предустановленного относительного задания: фиксированное

значение, которое должно добавляться к переменной величине, определенной парамет-

ром 3-18 (Источник масштабированного задания).

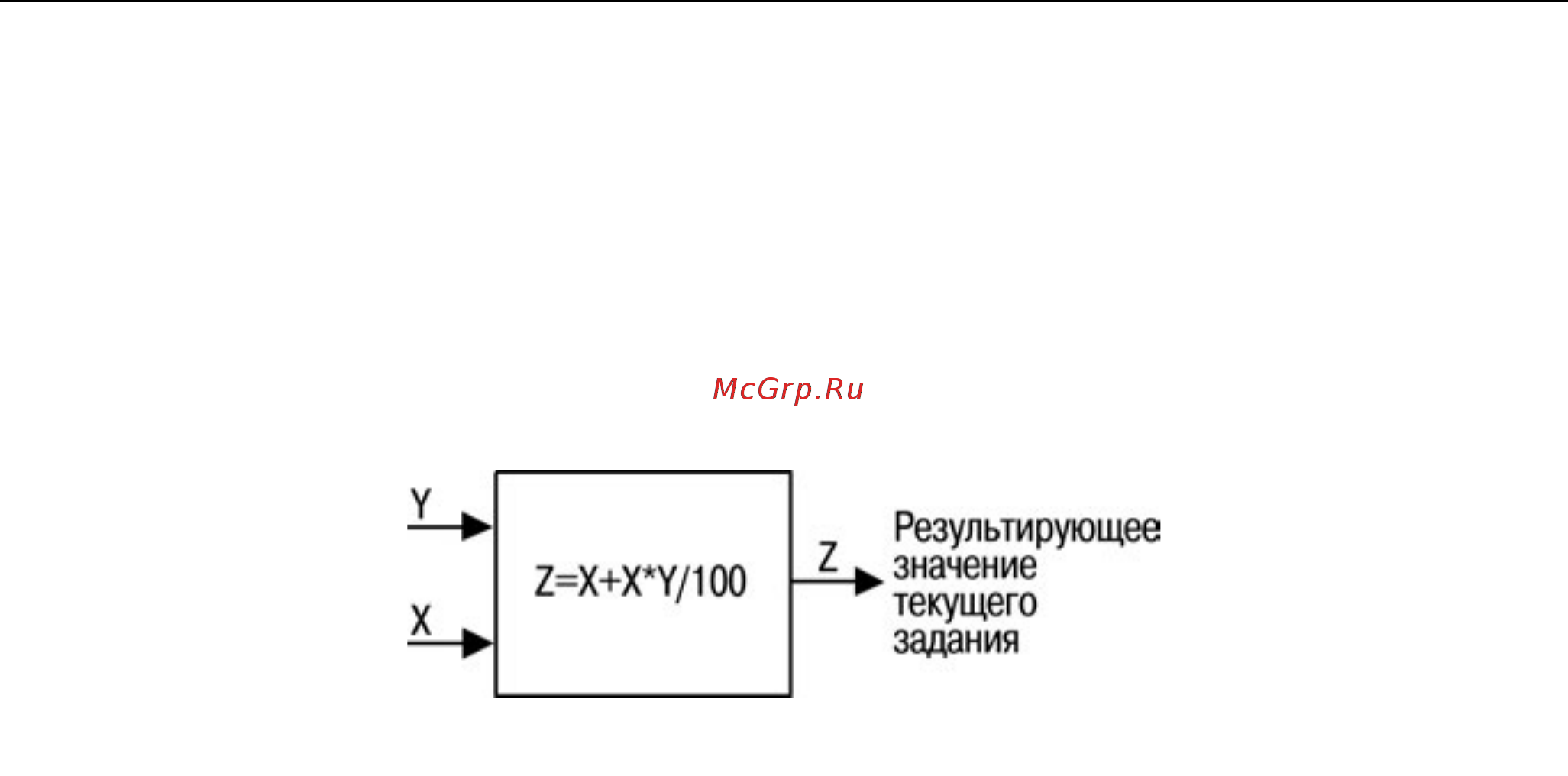

Сумма фиксированной и переменной величин (обозначена Y на рисунке 2.5) умно-

жается на фактическое задание (обозначено Х на рисунке). Это произведение добавляет-

ся к действующему заданию: [X + (X) × (Y / 100)], рисунок 2.5.

Рисунок 2.5

Значение (в %) выбирается из диапазона от минус 100.0 до 100.0, по умолча-

нию - «0.00».

Параметр 3-15 (Источник сигнала 1)

Выбирает источник сигнала 1 (задание).

Значение выбирается из вариантов:

─ «0» – нет сигнала;

─ «1» – аналоговый вход 53 (по умолчанию), см. параметры 6-1*;

─ «2» – аналоговый вход 60, см. параметры 6-2*;

─ «8» – импульсный вход 33, см. параметры 5-5*;

─ «11» – задание по интерфейсу RS-485, см. параметры 8-9*;

─ «21» – потенциометр ЛПО1, см. параметры 6-8*.

Параметр 3-16 (Источник сигнала 2)

Выбирает источник сигнала 2 (задание).

Значение выбирается из вариантов:

─ «0» – нет сигнала;

─ «1» – аналоговый вход 53, см. параметры 6-1*;

─ «2» – аналоговый вход 60 (по умолчанию), см. параметры 6-2*;

─ «8» – импульсный вход 33, см. параметры 5-5*;

─ «11» – задание по интерфейсу RS-485, см. параметры 8-9*;

─ «21» – потенциометр ЛПО1, см. параметры 6-8*.

Параметр 3-17 (Источник сигнала 3)

Выбирает источник сигнала 3 (задание).

Значение выбирается из вариантов:

─ «0» – нет сигнала;

─ «1» – аналоговый вход 53, см. параметр 6-1*;

─ «2» – аналоговый вход 60, см. параметры 6-2*;

─ «8» – импульсный вход 33, см. параметры 5-5*;

─ «11» – задание по интерфейсу RS-485 (по умолчанию), см. параметры 8-9*;
