Овен ПЧВ1 [69/104] Работа конфигуратора без подключения к пчв

Работа с программой-конфигуратором ПЧВ

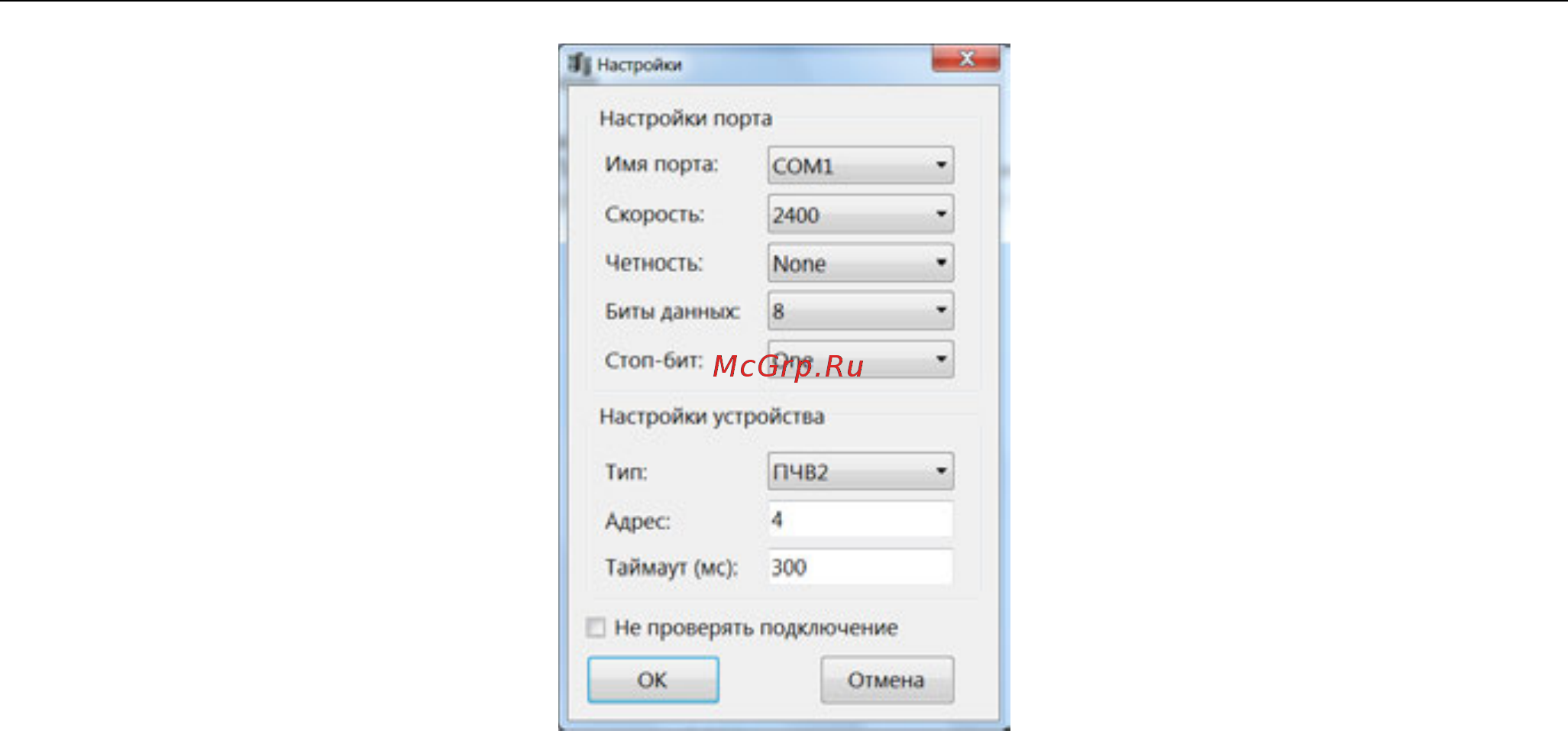

Рисунок 4.5 - Общий вид окна настроек связи

В этом окне необходимо задать COM-порт (параметр «Имя порта») из Диспетчера

устройств Windows (см. рисунок 4.3).

Параметр «Скорость» задается согласно значению параметра 8-32 ПЧВ, настройки

четности и стоп-бит согласно параметру 8-33, а параметр «Адрес» задается согласно па-

раметру 8-31 ПЧВ.

В случае неверных настроек связи, Конфигуратор выдаст сообщение «Устройство не

обнаружено». В этом случае необходимо проверить правильность задания настроек груп-

пы 8.

Необходимо отметить, что в процессе работы с универсальным конфигуратором ОВЕН

ПЧВ, пользователь имеет возможность изменять настройки связи путем вызова одно-

именного пункта меню. Для этого необходимо щелкнуть правой кнопкой мыши по внесен-

ному в проект частотному преобразователю (см. рисунок 4.3).

4.5.3 Работа конфигуратора без подключения к ПЧВ

Универсальный конфигуратор ОВЕН ПЧВ позволяет пользователю создавать проект

для ПЧВ до его подключения к ПК. Для этого в настройках связи необходимо установить

отметку: «Не проверять подключение».

Такой оффлайн-проект может быть сохранен с помощью команд меню и использован в

дальнейшем для записи в ПЧВ. Все незаполненные поля подразумевают сохранение тех

значений, которые уже записаны в ПЧВ.

4.5.4 Работа с несколькими ПЧВ в одном проекте

Особенностью универсального конфигуратора ПЧВ является возможность добавления

в один проект сразу нескольких ПЧВ, у каждого из которых будут определенные настрой-

ки связи и адрес в сети RS-485 (см. рисунок 4.6).
