Работа с программой-конфигуратором ПЧВ

4.15 Меню: «ПЛК ПЧВ1,2»

Общий вид настройки ПЛК ПЧВ1,2 представлен на рисунке 4.22.

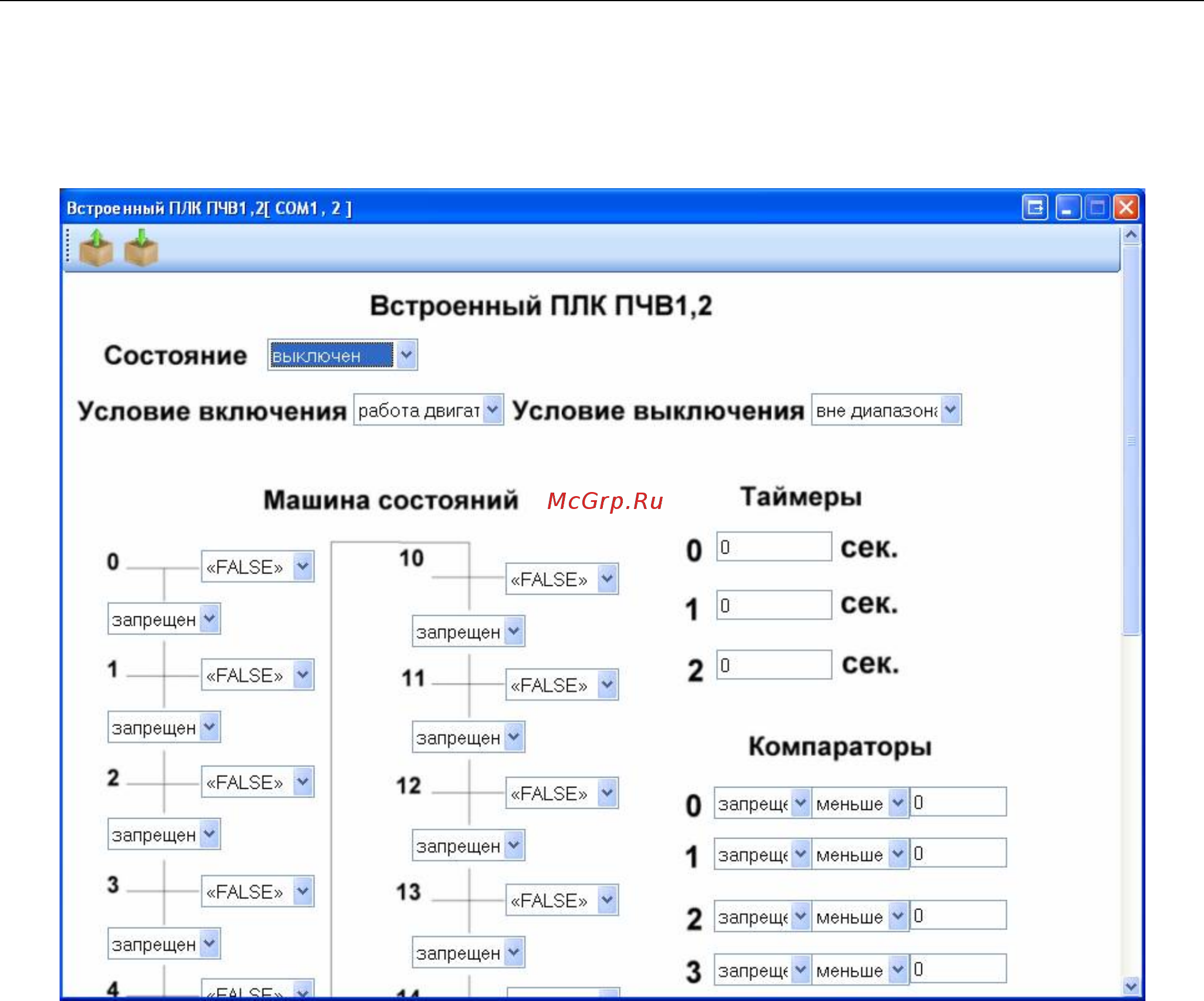

Рисунок 4.22 - Общий вид меню «ПЛК ПЧВ1,2»

Данная подгруппа состоит из задаваемых параметров «Машина состояний», «Тай-

меры», «Компараторы» и «Логические соотношения».

В машине состояний определяются параметры условий и действий ПЛК ПЧВ (13-

51, 13-52). Отдельно задаются значения параметров для таймеров (13-20), компараторов

(13-1х) и логических соотношений (13-40).

Список параметров при работе со встроенным ПЛК ПЧВ1,2 показан на рисунке

4.23.
