Работа с программой-конфигуратором ПЧВ
68

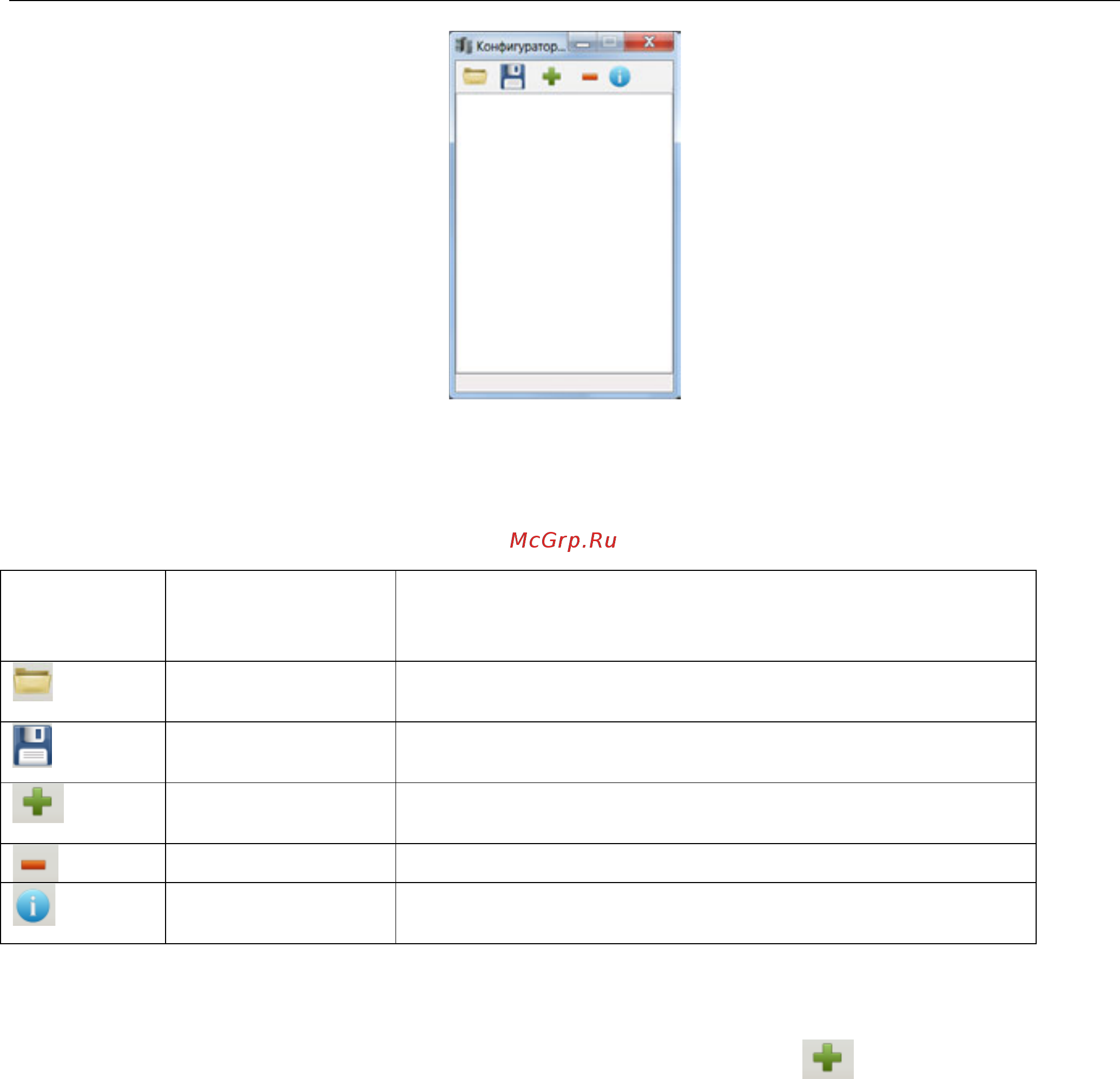

Рисунок 4.4 - Вид универсального конфигуратора ПЧВ после запуска
Пользователю доступны следующие разделы меню быстрого доступа, обозначенные
иконками в Таблице 4.2.
Таблица 4.2 - Разделы меню быстрого доступа
Вид меню
быстрого
доступа
Название
Назначение
Загрузить
Открытие пользовательского проекта с расшире-
нием *.prj.
Сохранить
Сохранение пользовательского проекта с расши-
рением *.prj с выбором имени и директории.
Добавить
Добавление в проект ПЧВ с заданием определен-
ных настроек связи.
Удалить
Удаление определенного ПЧВ из проекта.
О программе
Сведения о версии и разработчике программы-
конфигуратора.
4.5.2 Настройка связи
Для настройки связи ПК и ПЧВ необходимо нажать на иконку («Добавить») панели
быстрого доступа. Диалоговое окно настроек связи представлено на рисунок 4.5.
