пазона частоты и задания (обратной связи) при получении сигналов с энкодера. В графи-

ческом поле слева отображаются заданные настройки.

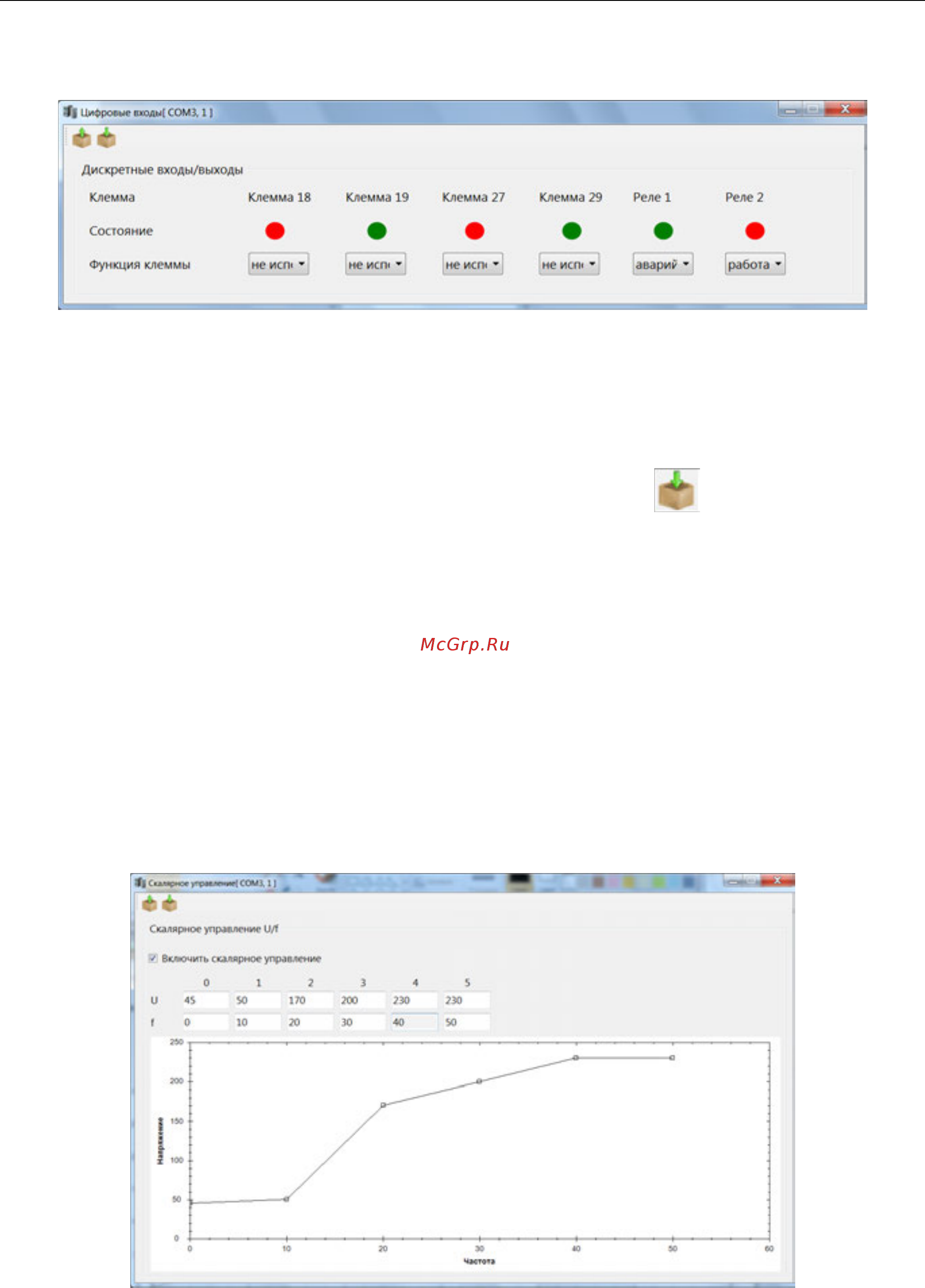

Рисунок 4.16 - Общий вид окна «Дискретные входы и выходы» (для ПЧВ3)

В верхней части окна размещены настройки дискретных входов ПЧВ. В строке «Функ-

ция клеммы» можно выбрать нужную функцию дискретного входа и выхода из выпадаю-

щего списка. Текущее состояние входов и реле отображается индикаторами строки «Со-

стояние». Зеленый цвет индикатора соответствует замкнутому состоянию клеммы, а

красный – разомкнутому.

После задания необходимых настроек нужно нажать кнопку в меню быстрого до-

ступа для записи значений в ПЧВ.

4.10 Окно «Скалярное управление»

Окно «Скалярное управление» предназначено для задания настроек в случае вольт-

частотного (скалярного) управления приводом. Одним из достоинств такого управле-

ния является возможность задания собственной (пользовательской) вольт-

частотной характеристики для двигателя. Упрощенный доступ к такому заданию осу-

ществляется с помощью данного окна.

Установка указателя «Включить скалярное управление» изменяет 1-01 «Принцип

управления двигателем» на 0 (скалярное управление), снятие указателя возвраща-

ет значение 1 (векторное управление, режим по умолчанию). В полях U и f задаются 6 то-

чек пользовательской вольт–частотной характеристики двигателя, которая отображается

на графике ниже полей задания. Вид такого окна представлен на рисунок 4.17.

Рисунок 4.17 - Вид окна «Скалярное управление»
