Общие принципы программирования ПЧВ

Параметры 6-9* (Клемма 42. Аналоговый/цифровой выход)

Параметр 6-90 (Вид сигнала выхода)

Задает режим работы аналогового выхода (клемма 42). Значение выбирается из

вариантов:

─ «0» – «0–20 мA»: диапазон выходного сигнала составляет 0–20 мА (по умолча-

нию);

─ «1» – «4–20 мA»: диапазон выходного сигнала составляет 4–20 мА;

─ «2» – цифровой: функционирует как цифровой выход с медленной реакцией,

при этом на выходе будут значения 0 мА (отключен) или 20 мА (включен),

см. параметр 6-92.

Параметр 6-91 (Функция аналогового выхода)

Задает функцию работы аналогового выхода (клемма 42). Значение выбирается из

вариантов:

─ «0» – не используется (по умолчанию);

─ «10» – выходная частота;

─ «11» – задание;

─ «12» – сигнал обратной связи;

─ «13» – ток электродвигателя;

─ «16» – мощность;

─ «20» – задание по интерфейсу RS-485.

Параметр 6-92 (Функция цифрового выхода)

Задает функцию цифрового выхода (см. параметр 6-90 «Режим», значение «2»).

Перечень функций цифрового выхода аналогичен параметру 5-40.

Значение по умолчанию «0» – не используется.

Параметр 6-93 (Масштаб низкого сигнала аналогового вы-

хода)

Задает масштаб низкого сигнала аналогового выхода.

Значение (в %) выбирается из диапазона от 0.00 до 200.00 (по умолчанию - «0.00»).

Например, если требуется, чтобы 25 % от максимальной выходной величины соответ-

ствовало 0 мА или 0 Гц, то необходимо установить значение 25 %. Параметр масштаби-

рования не может превышать соответствующего значения параметра 6-94 (рисунок 2.8).

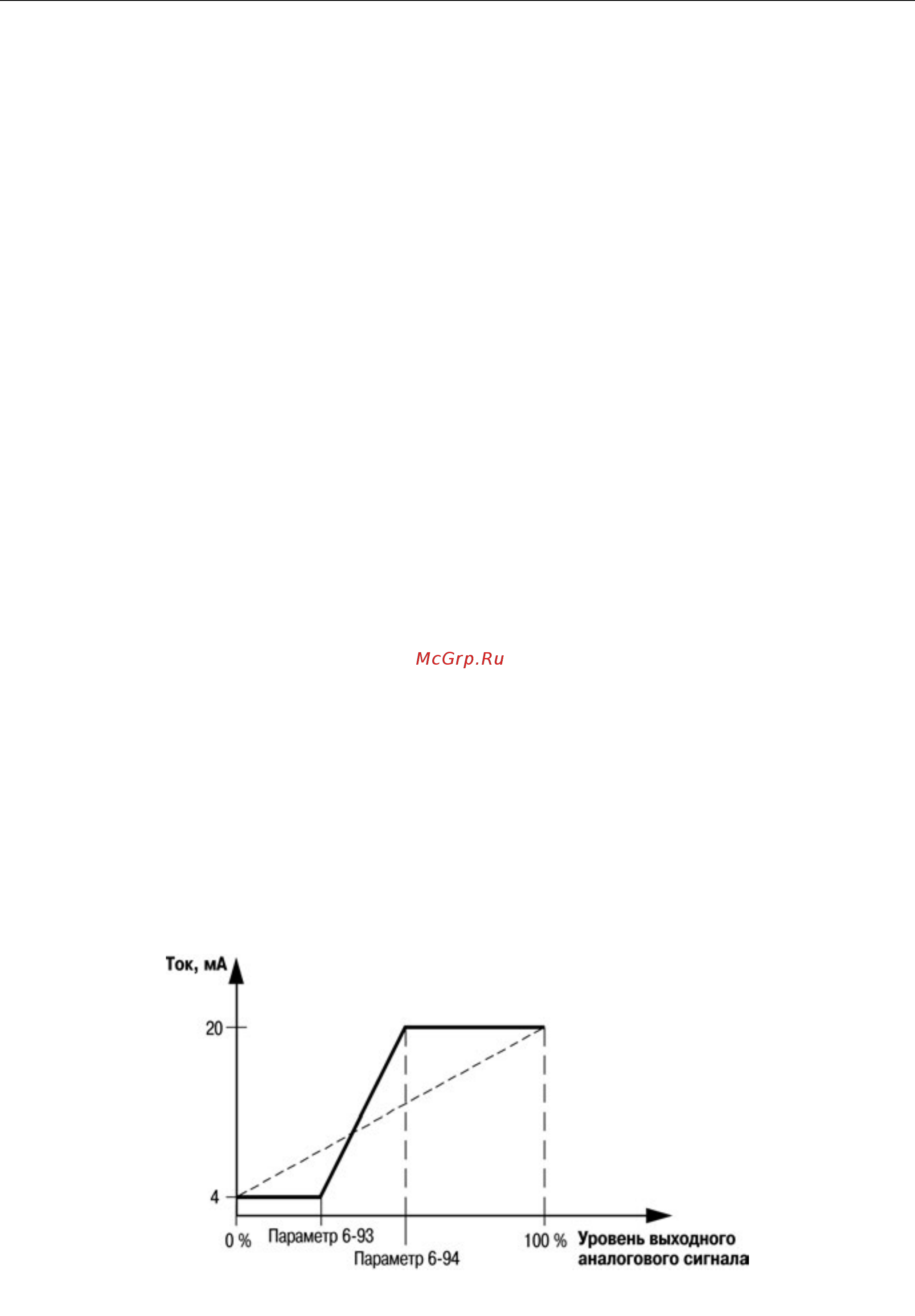

Рисунок 2.8
