Овен ПЧВ1 [37/104] Параметры 6 1 аналоговый вход 1 клемма 53

Общие принципы программирования ПЧВ

─ «2» – останов: ПЧВ замедляется до 0 Гц. Следует удалить условие возникно-

вения ошибки «нулевого» сигнала перед тем, как перезапустить ПЧВ.

─ «3» – фиксация частоты (скорости): ПЧВ изменяет скорость до фиксирован-

ной, см. параметр 3-41 (Время разгона 1).

─ «4» – максимальная скорость: ПЧВ изменяет скорость до верхнего предела

скорости электродвигателя, см. параметр 4-14 (Верхний предел скорости вра-

щения электродвигателя).

─ «5» – останов и отключение: ПЧВ замедляется до 0 Гц и затем отключается.

Следует удалить условие возникновения «нулевого» сигнала и выполнить сброс

перед тем, как перезапустить ПЧВ.

Параметры 6-1* (Аналоговый вход 1: клемма 53)

Параметры группы 6-1* задают настройки масштабов и пределов сигналов для

аналогового входа 1 (клемма 53), рисунок 2.7 (для сигналов «напряжение»).

Внимание! Включение группы рабочих параметров задается переключателем

S200-4 (U/I), расположенным в клеммном отсеке ПЧВ:

─ S200-4 (U/I) в положении U (положение DIP-переключателя – «откл.» по умол-

чанию): используются параметры 6-10 и 6-11;

─ S200-4 (U/I) в положении I (положение DIP-переключателя – «вкл.»): использу-

ются параметры 6-12 и 6-13.

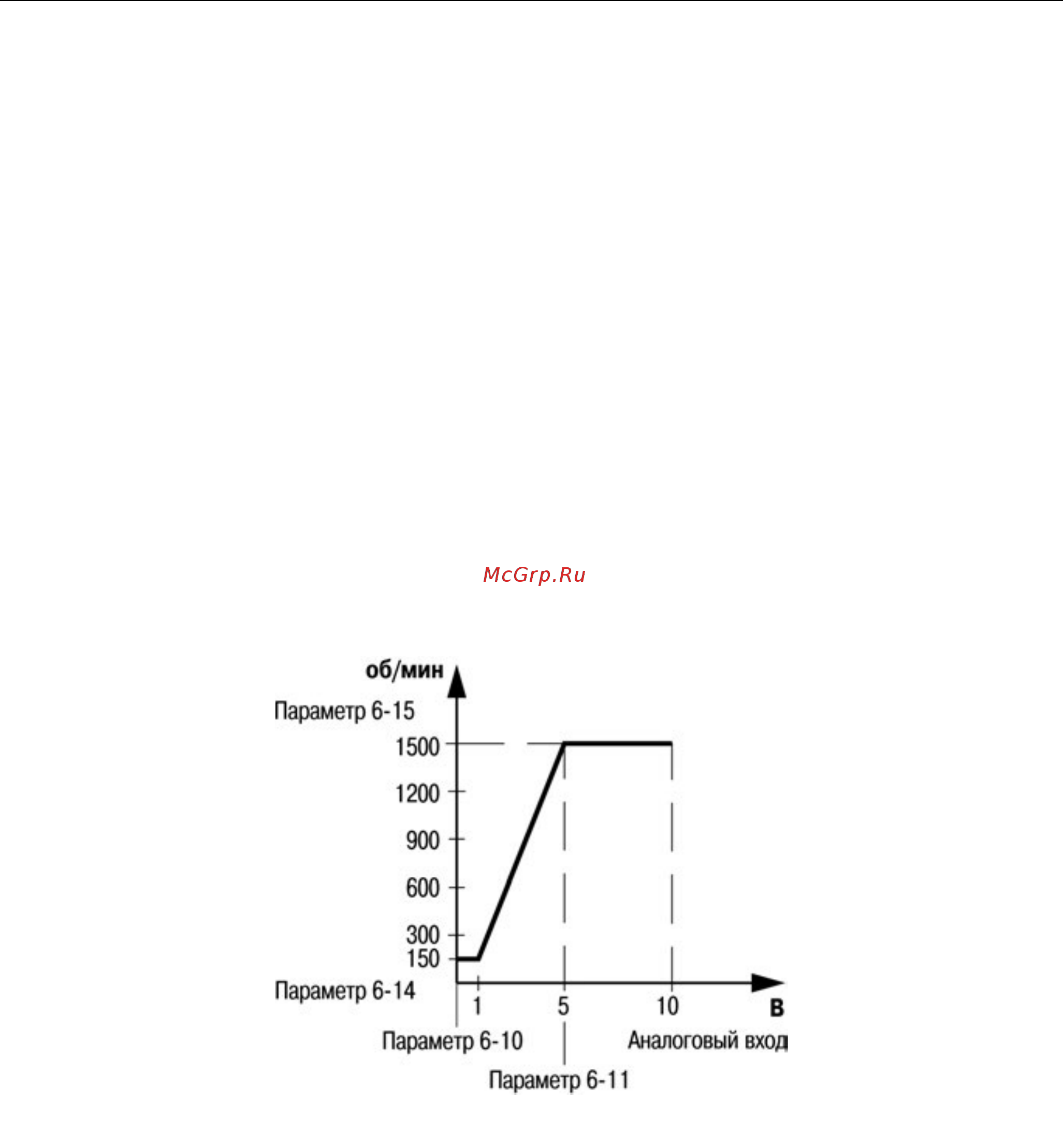

Рисунок 2.7

Параметр 6-10 (Минимальное напряжение)

Задает значение минимального напряжения на аналоговом входе 1 (клемма 53).

Значение (в вольтах) выбирается из диапазона от 0.00 до 9.99, по умолча-

нию - «0.07».

Параметр 6-11 (Максимальное напряжение)

Задает значение максимального напряжения (В) на аналоговом входе 1 (Клем-

ма 53).

Значение (в вольтах) выбирается из диапазона от 0.00 до 10.00, по умолча-

нию - «10.00».
