Овен ПЧВ1 [27/104] Параметр 3 18 источник масштабирования

Общие принципы программирования ПЧВ

─ «21» – потенциометр ЛПО1, см. параметры 6-8*.

Примечание- Совокупность сигналов от источников 3-15, 3-16 и 3-17 определяет

фактическое результирующее задание.

Параметр 3-18 (Источник масштабирования)

Задает значение источника относительного масштабирования: источник перемен-

ной величины, которая должна добавляться к фиксированной величине, заданной в па-

раметре 3-14 (Предустановленное задание).

Значение выбирается из вариантов:

─ «0» – сигнал не определен (по умолчанию);

─ «1» – аналоговый вход 53, см. параметр 6-1*;

─ «2» – аналоговый вход 60, см. параметры 6-2*;

─ «8» – импульсный вход 33, см. параметры 5-5*;

─ «11» – задание по интерфейсу RS-485, см. параметры 8-9*;

─ «21» – потенциометр ЛПО1, см. параметры 6-8*.

Параметры 3-4* и 3.5* (Изменение скорости)

Параметры групп 3-4* и 3.5* устанавливают характеристики изменения скорости.

Процесс линейного изменения скорости характеризуется увеличением скорости с

постоянным ускорением до достижения задания по скорости. При достижении задания

скорость может быть превышена, что может приводить к кратковременным колебаниям

скорости до установившегося значения.

При S-образном типе изменения скорость, в области пределов диапазона задания,

изменяется плавно для компенсации рывков.

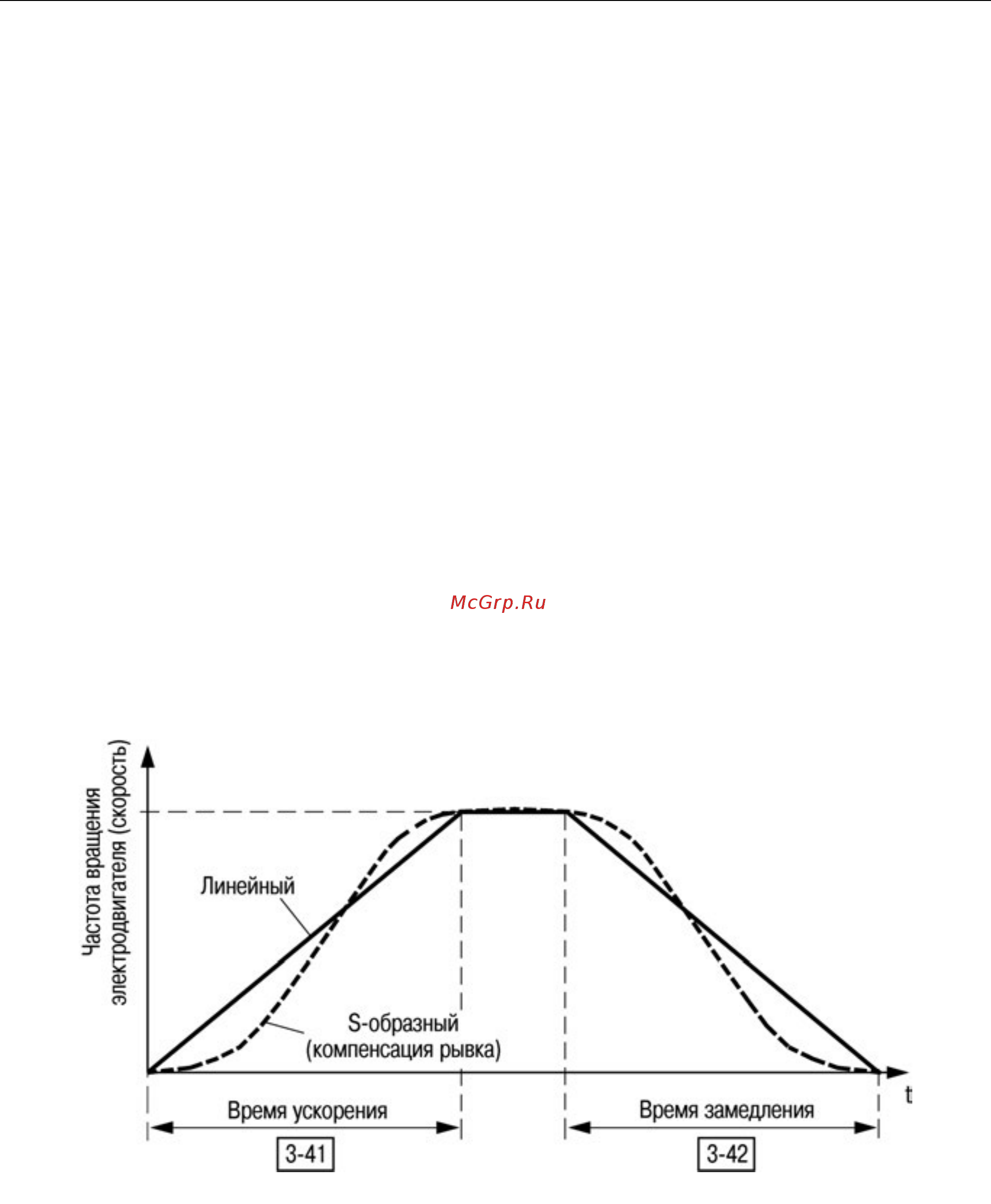

На рисунке 2.6 показано сравнение двух типов изменения скорости.

Рисунок 2.6

Процесс изменения скорости включает:

─ Разгон: время ускорения от 0 до заданной частоты электродвигателя.

─ Замедление: время замедления от заданной частоты электродвигателя, до 0.

Внимание! Слишком короткое время ускорения может вызвать предупреждение -

«Предельный крутящий момент» (код 12, см. Приложение А).

Изменение скорости прекращается, когда крутящий момент АД достигает значения в па-

раметре 4-16.
