Работа с программой-конфигуратором ПЧВ

После задания необходимых настроек нужно нажать кнопку в меню быстрого до-

ступа для сохранения выбранных значений.

4.11 Окно «Выбор заданий»

Окно «Выбор заданий» предназначено для определения источников и диапазона зада-

ний для ПЧВ. Выбором указателя вы можете настроить источник задания, выбрав между

аналоговыми входами: клеммы 53 и 60 (для ПЧВ1,2) и клеммы 53 и 54 (для ПЧВ3), управ-

лением по интерфейсу RS-485, ЛПО1(только для ПЧВ1,2), либо полностью отключить

внешние задания, выбрав «Выкл.».

В левой части экрана размещены поля для задания Предустановленных заданий (па-

раметр 3-10). В центральной части масштаб предустановленного задания отображается

графически.

В правой части окна пользователь может задать диапазон изменения задания в реаль-

ных единицах измерения (параметры 3-02, 3-03) и увидеть текущие значения задания на

ПЧВ. Вид окна «Выбор заданий» представлен на рисунок 4.18.

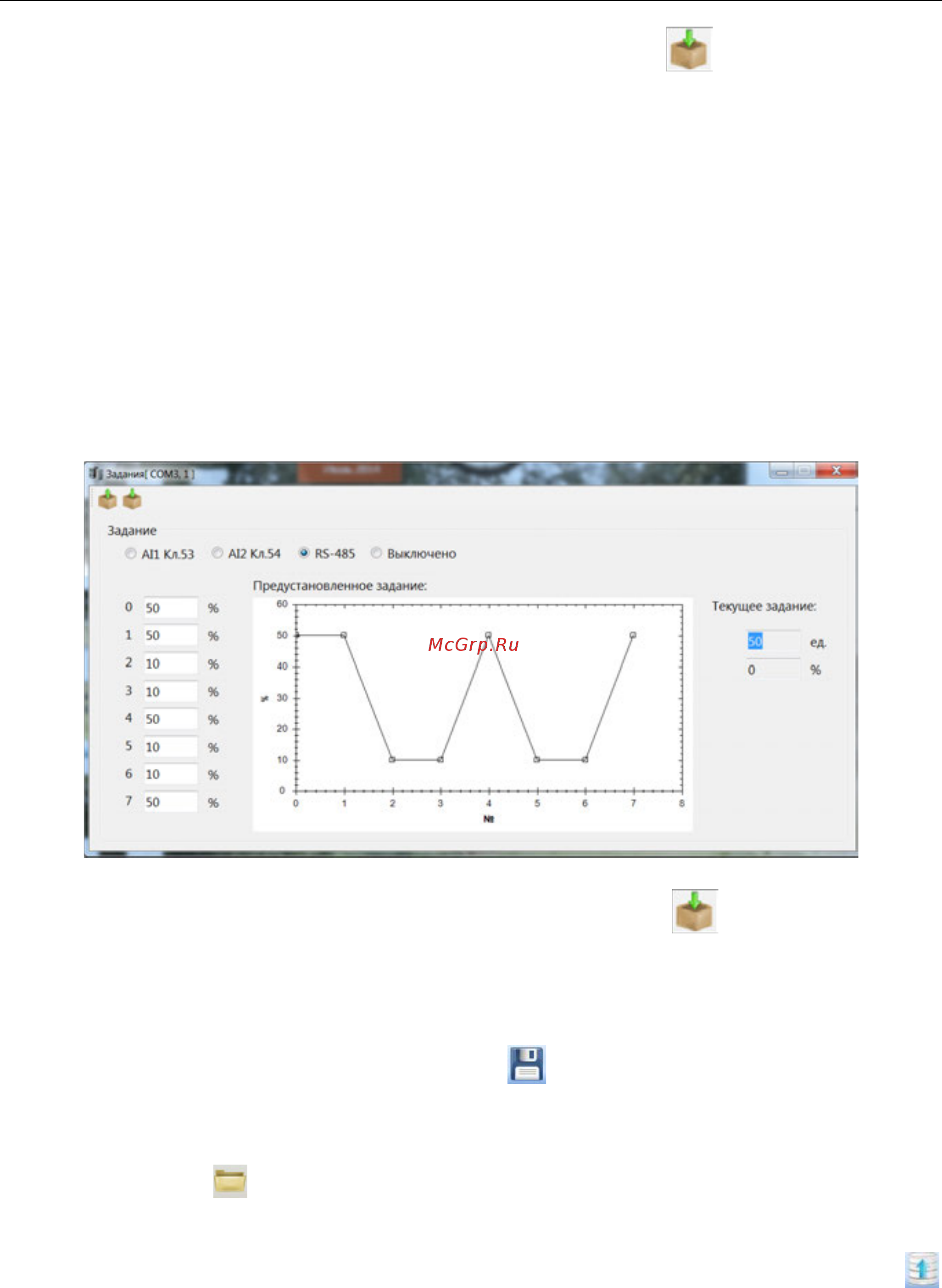

Рисунок 4.18 - Вид окна «Выбор заданий»

После задания необходимых настроек нужно нажать кнопку в меню быстрого до-

ступа для записи значений в ПЧВ.

4.12 Работа с конфигурациями

Конфигуратор ОВЕН ПЧВ позволяет сохранять готовые наборы параметров в конфигу-

рации использованием меню быстрого доступа («Сохранить»). Обратите внимание,

что в качестве сохраненных для дальнейшего использования выступают параметры

столбца «Запись». Проекты конфигуратора сохраняются с расширением *.prj.

Для открытия готовой конфигурации необходимо после запуска конфигуратора исполь-

зовать пункт меню («Открыть»). Параметры открывшейся конфигурации можно ис-

пользовать для записи в ПЧВ отдельно или по группам.

Для чтения всей текущей конфигурации ПЧВ в конфигуратор используется команда

(«Считать все параметры»). Процесс ее выполнения показан на рисунке 4.19. После вы-
