Работа с программой-конфигуратором ПЧВ

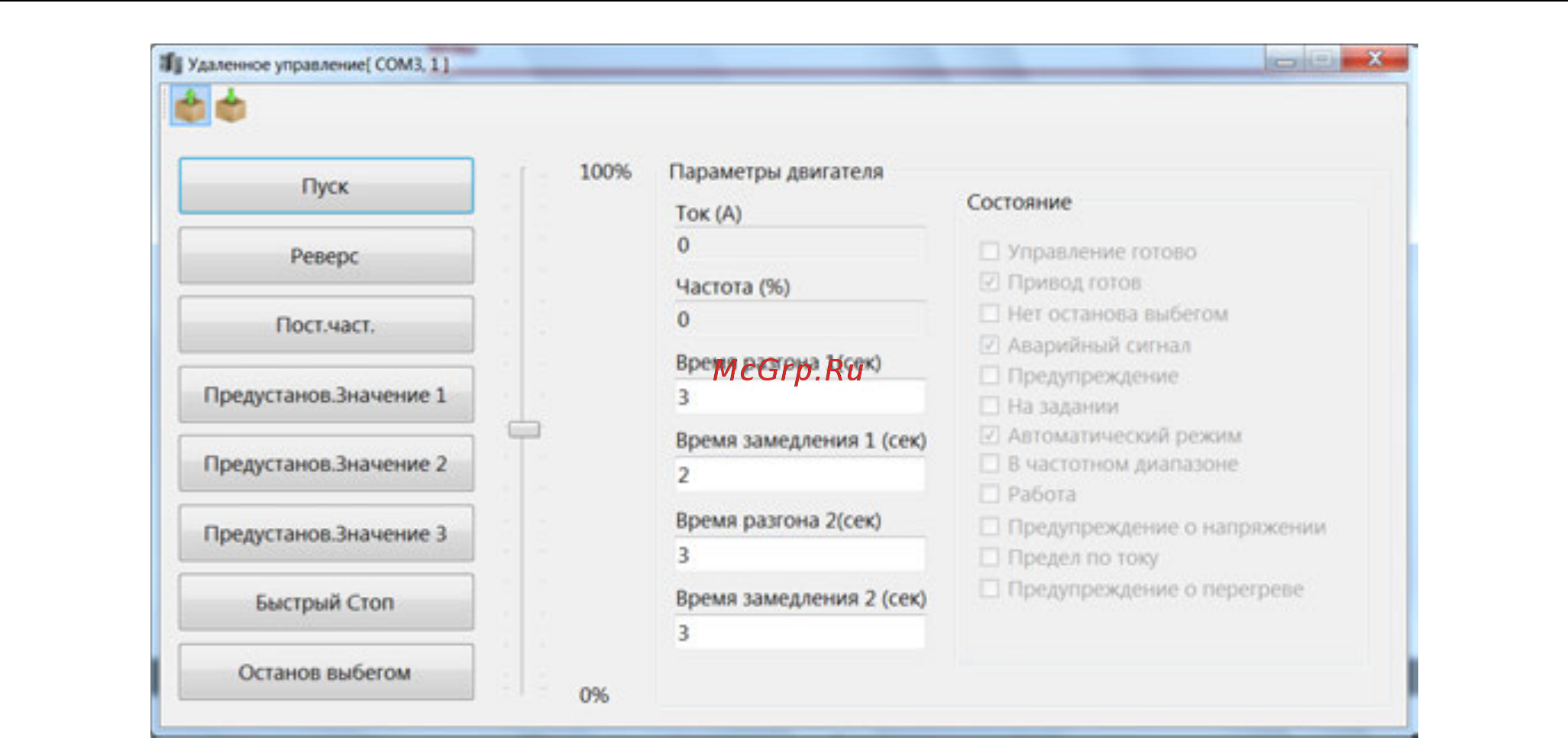

Рисунок 4.10 - Рабочее поле окна удаленного управления

В левой части окна размещены восемь кнопок для имитации основных функций ко-

мандного слова:

1. ПУСК – Запуск ПЧВ на работу по заданию.

2. РЕВЕРС - Запуск ПЧВ на работу по заданию в обратном направлении.

3. ПОСТ.Част – работа с постоянной частотой (пар.3-11) независимо от внешних

заданий.

4, 5, 6. Предустанов. значение 1, 2, 3 – выбор в качестве задания предустановленного

значения бит 1, 2, 3 соответственно (согласно значениям пар.3-10).

7. БЫСТРЫЙ СТОП – останов с торможением двигателем.

8. ОСТАНОВ ВЫБЕГОМ – останов снятием напряжения с двигателя (без

динамического торможения).

Рядом приведен ползунок 0-100 % для задания по интерфейсу. С его помощью можно

изменить величину задания по RS-485.

Примечание - Для использования задания по интерфейсу необходимо определить

один из параметров группы источников задания 3-15, 3-16, 3-17 равным 11.

Для того, чтобы можно было во время работы оценить состояние и основные парамет-

ры двигателя в окно включено отображение основных параметров привода Частота, Гц и

% от задания, ток двигателя и напряжение на двигателе.

В крайней правой части окна показано слово состояния, для удобства пользователя

разделенное на отдельные биты. Наличие галочки возле соответствующего бита говорит

о состоянии логической единицы в нем, ее отсутствие – о состоянии логического нуля.

Окно «Удаленное управление» можно использовать, только предварительно переведя

ПЧВ в режим ПУСК/Дист. нажатием соответствующей кнопки на ЛПО.

Вид окна в рабочем режиме приведен на рисунке 4.11.
