122 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152

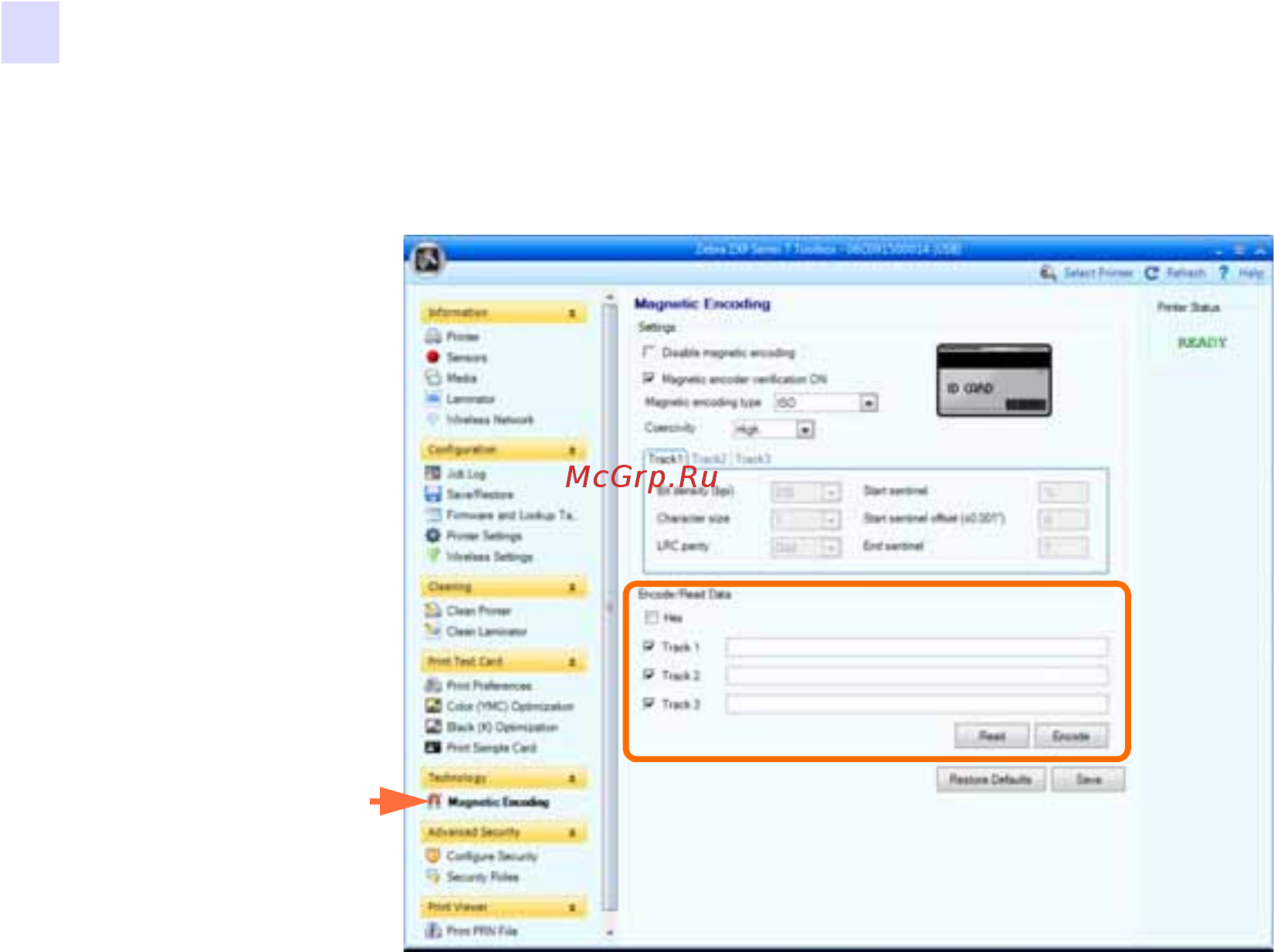

5: ZXP Series Toolbox
Technology (Технология)
• Encode/Read Data (Кодирование/чтение данных)
Hex (Шестнадцатеричный формат). Установите этот флажок, чтобы использовать
шестнадцатеричный формат при кодировании дорожек.
Выбор дорожки.
- Чтение: установите флажки Track 1 (Дорожка 1), Track 2 (Дорожка 2) и/или
Track 3 (Дорожка 3). Нажмите кнопку Read (Читать) и проверьте правильность
чтения данных.
- Кодирование: установите флажки Track 1 (Дорожка 1), Track 2 (Дорожка 2)
и/или Track 3 (Дорожка 3).
Введите данные для записи. Нажмите кнопку
Encode (Кодировать).
Кнопка Restore Defaults (По умолчанию) восстанавливает значения магнитного
кодирования, используемые по умолчанию.
Кнопка Save (Сохранить) сохраняет параметры магнитного кодирования.
