138 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
6: Чистка
Чистка ламинатора
Чистка печи ламинатора (нагревающих валиков)
Шаг 1. В меню чистки принтера выберите CLEAN LAM OVEN (ЧИСТКА ПЕЧИ
ЛАМИНАТОРА); следуйте инструкциям на OCP.
Шаг 2. Дождитесь, когда температура печи станет ниже 60
o
С.
Шаг 3. Откройте крышки ламинатора.

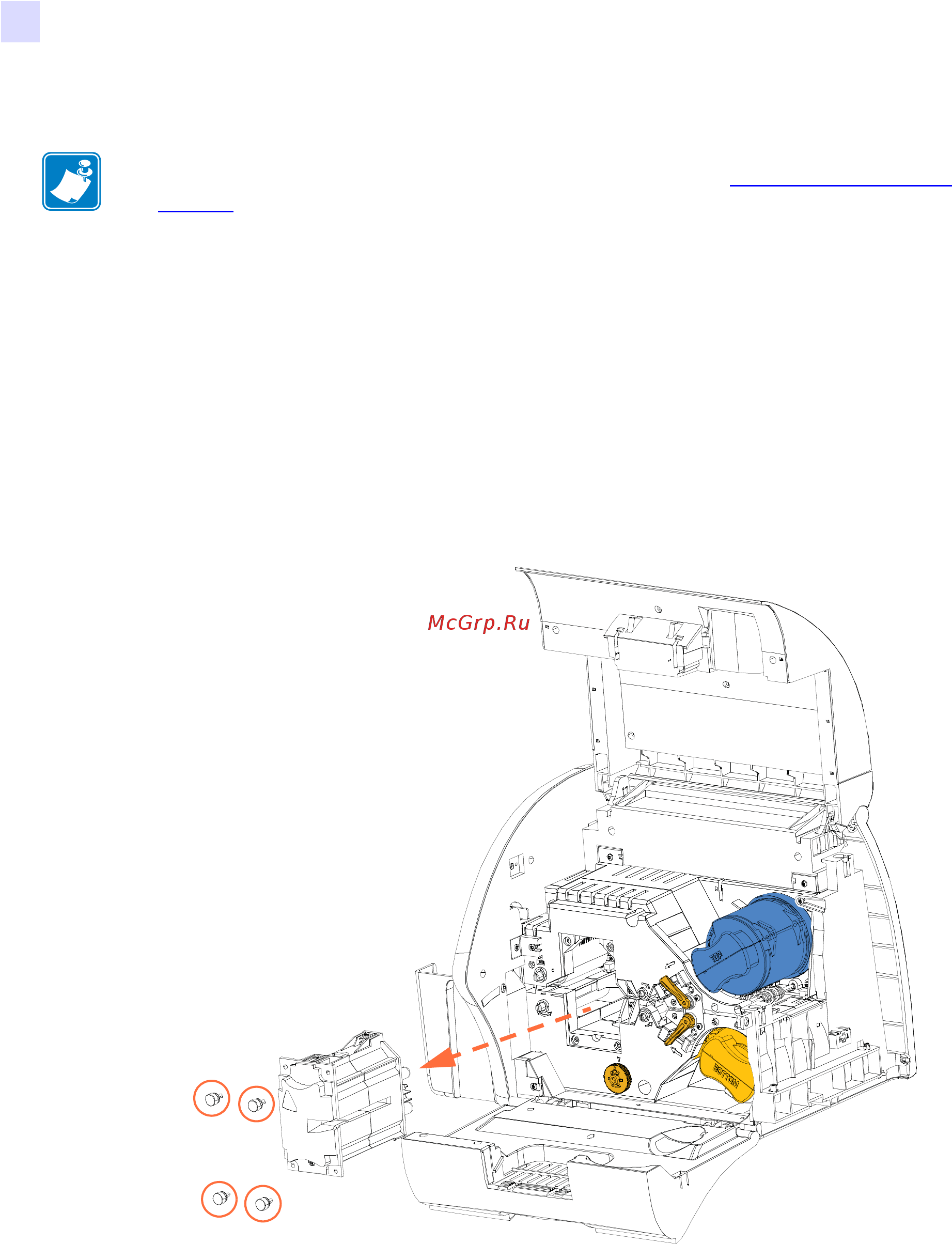

Шаг 4. Отвинтите 4 барашковых винта (на рисунке ниже обведены кружками),
закрепляющих нагревательный узел.
Шаг 5. Вытащите нагревательный узел из ламинатора (в направлении, указанном
стрелкой на рисунке ниже).
ПРИМЕЧАНИЕ • Запрещается повторное использование чистящих карточек. Чтобы
заказать средства для чистки ZXP Series 7, перейдите на сайт
http://www.zebra.com/
supplies для получения подробных сведений.
