Zebra ZXP7 [201/208] Интерфейс внешней контактной станции
![Zebra ZXP7 [201/208] Интерфейс внешней контактной станции](/views2/1484018/page201/bgc9.png)
E: Компоненты для печати смарт-карт
P1036101-152 Принтер для карточек Zebra ZXP Series 7: руководство пользователя 193
Интерфейс внешней контактной станции
Когда команда, поступившая в интерфейс принтера, отправляет карту на внешнюю
контактную станцию, принтер соединяется с внешней контактной станцией через
гнездовой разъем DB-9 (на задней панели).
Для программирования микросхем смарт-карт можно использовать внешний
программатор. В следующей таблице перечислены контактные точки смарт-карты.
Назначение контактов DB-9
Контакт
Контактные точки
смарт-карты
Контакт
Контактные точки
смарт-карты
1 C1 (VCC) 6 C6 (Vpp)
2C2 (Сброс)7C7 (Ввод-вывод)
3C3 (Часы)8C8 (Зарезервировано)
4C4 (Зарезервировано)
9
(Земля, когда
микросхема
на станции)
5C5 (Заземление)

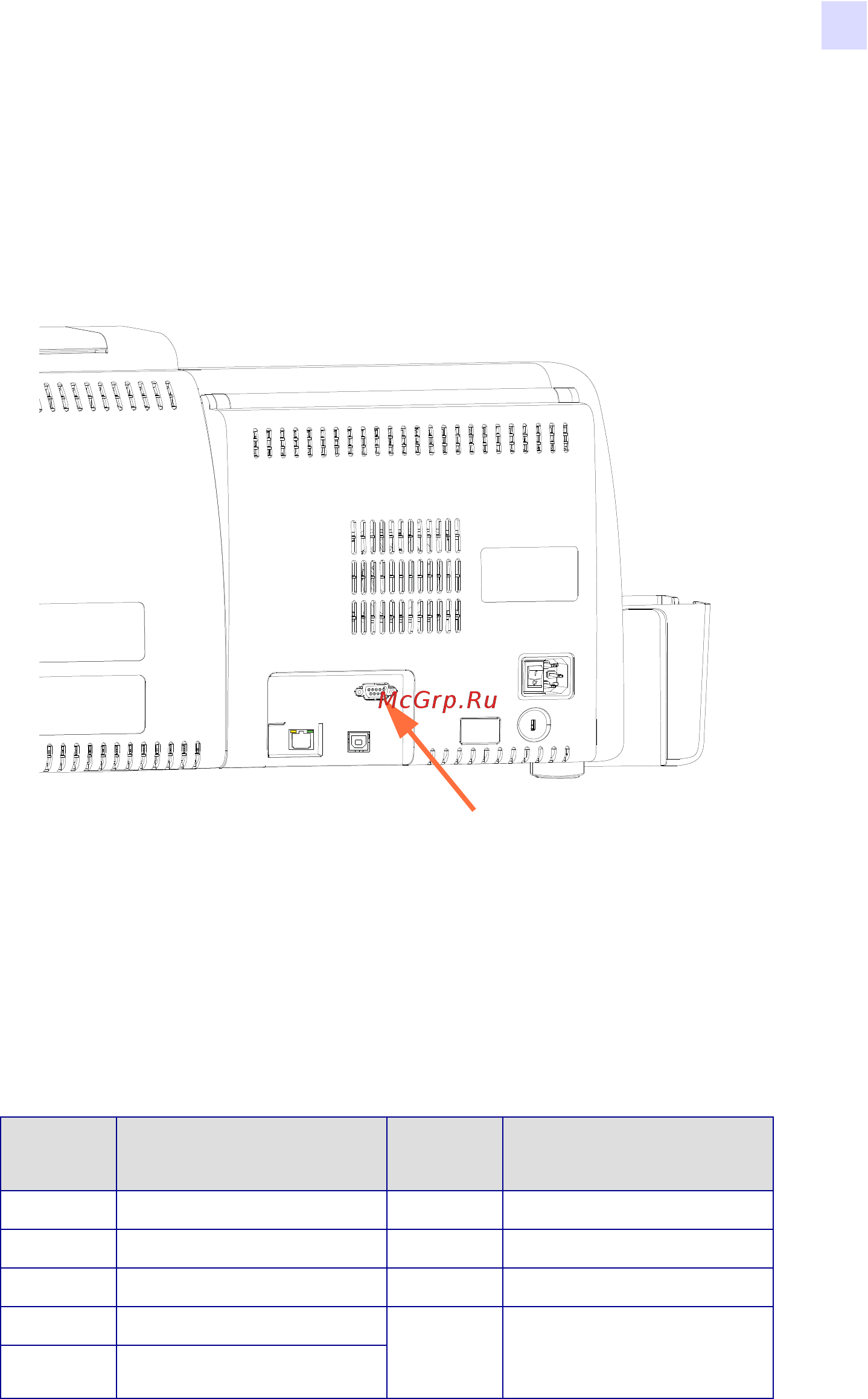

Расположение разъема DB-9 для
внешней контактной станции
