5: ZXP Series Toolbox
Technology (Технология)
P1036101-152 Принтер для карточек Zebra ZXP Series 7: руководство пользователя 121
Technology (Технология)

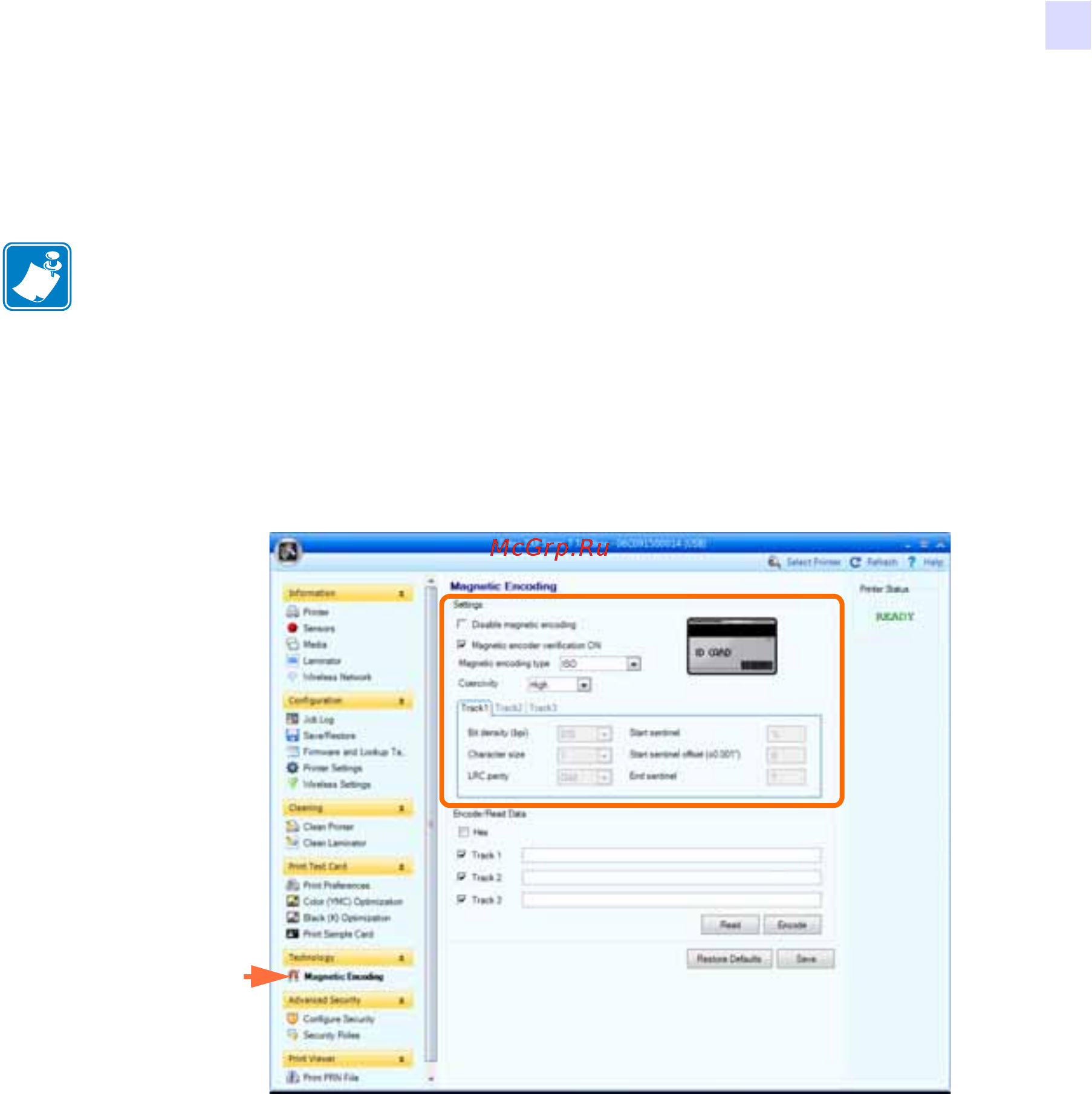

Magnetic Encoding (Магнитное кодирование)
На экране Magnetic Encoding (Магнитное кодирование) пользователь может задать
различные параметры магнитного кодирования. Для получения дополнительных
сведений о магнитном кодировании см. Приложение D.
• Settings (Параметры)
Перед использованием этих настроек задайте следующие параметры магнитного
кодирования.
1. Уст ано вите необходимые флажки:
• Disable magnetic encoding (Отключить магнитное кодирование)
• Magnetic encoder verification ON (Проверка магнитного кодера ВКЛ).
2. Выберите тип магнитного кодирования. Поддерживаются следующие типы
кодирования:
ISO, AAMVA, CUSTOM (ПОЛЬЗОВАТЕЛЬСКИЙ), BINARY
(ДВОИЧНЫЙ)
и JIS-II. Параметры Track 1 (Дорожка 1), Track 2 (Дорожка 2)
и Track 3 (Дорожка 3) доступны только для формата магнитного кодирования
Custom (Пользовательский).
3. Уст ано вите параметр Coercivity (Коэрцивность). В зависимости от типа
карточки выберите High (Высокая) или Low (Низкая).
Примечание • Доступ к этому компоненту контролируется настройкой Advanced
Security (Дополнительная безопасность) > Security Roles (Роли безопасности).
