30 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
2: Установка и настройка
Загрузка ламинирующей пленки
Использование пленки неполной ширины (продолжение)
Шаг 1. Извлеките нижнюю кассету для ламинирующей пленки (см. Стр.19).
Шаг 2. Откройте кассету и удалите ламинирующую пленку, если она есть.

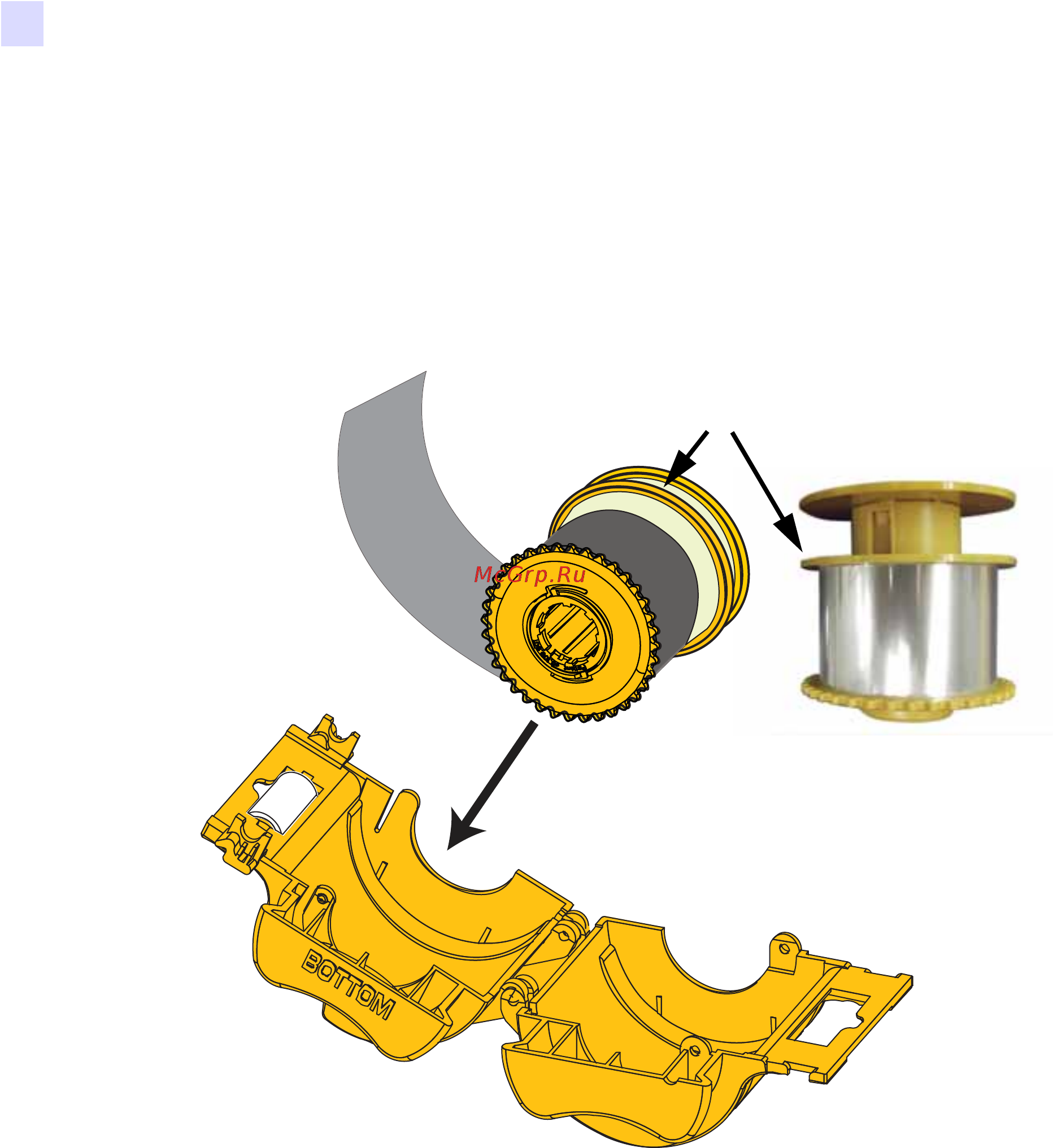

Шаг 3. Загрузите пленку неполной ширины в кассету. Обратите внимание, что кольцо
расположено на противоположном от зубчатого фланца конце катушки.
Шаг 4. Обрежьте пленку неполной ширины (см. Стр.22).
Шаг 5. Поверните стержень, чтобы настроить
выступ ламинирующей пленки
(см. Стр.23).
Шаг 6. Уста новите кассету (см. Стр.24).
Кольцо
