22 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
2: Установка и настройка
Загрузка ламинирующей пленки
Шаг 7. Вытяните 3–6 см пленки за губки кассеты.
Шаг 8. Закройте кассету, крепко сжав ее половинки вместе. Когда половинки
соединятся, раздастся щелчок и вы почувствуете, что они зафиксировались.

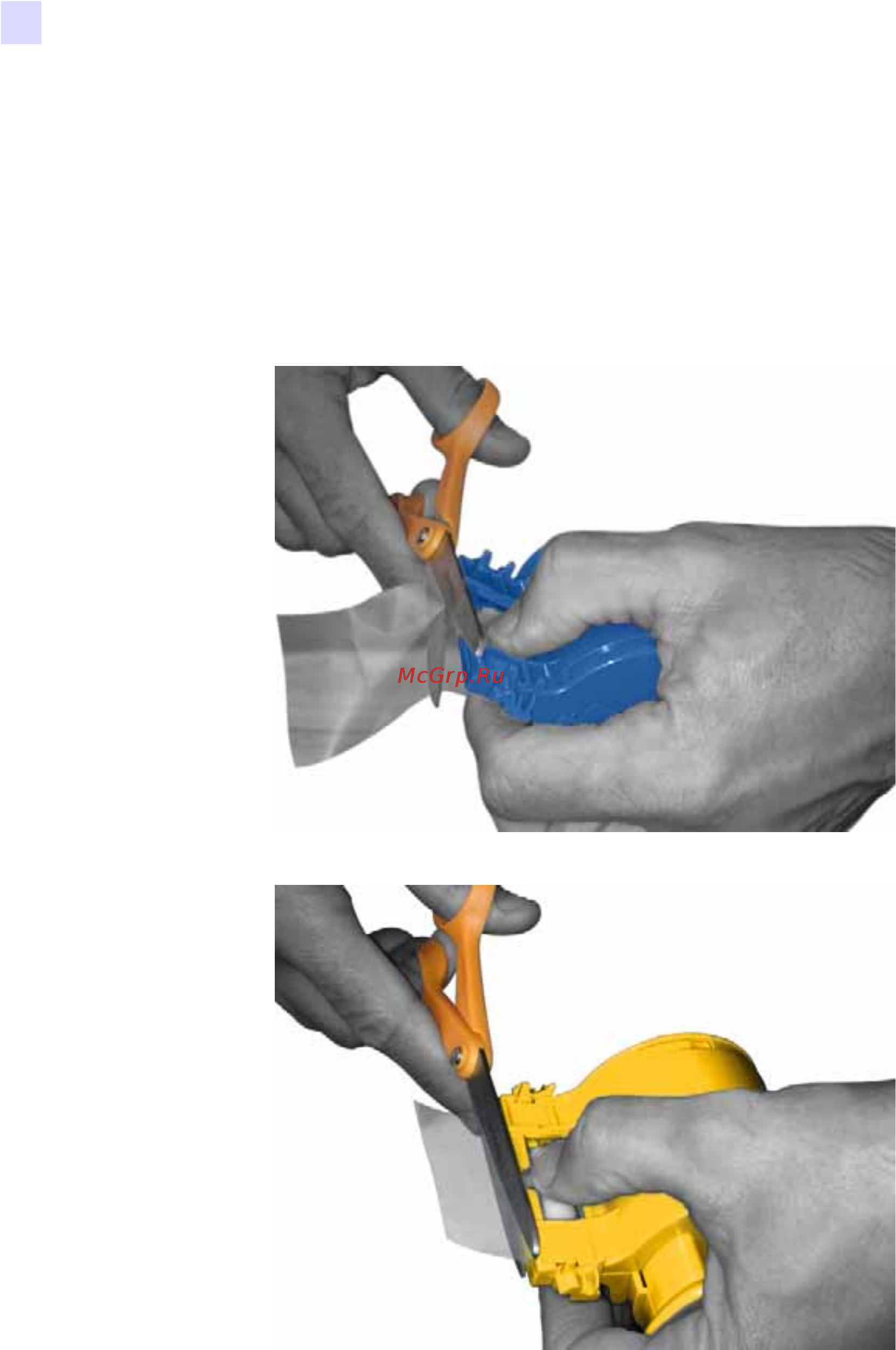

Шаг 9. Обрежьте пленку ножницами как можно перпендикулярнее. Одной рукой
возьмите ножницы. Другой рукой возьмите кассету. Крепко прижмите
ламинирующую пленку к белому валику, чтобы она не
смещалась во время
резки.
