Zebra ZXP7 [207/208] Загрузка карточек
![Zebra ZXP7 [207/208] Загрузка карточек](/views2/1484018/page207/bgcf.png)
F: Считыватель штрихкодов
P1036101-152 Принтер для карточек Zebra ZXP Series 7: руководство пользователя 199
Загрузка карточек

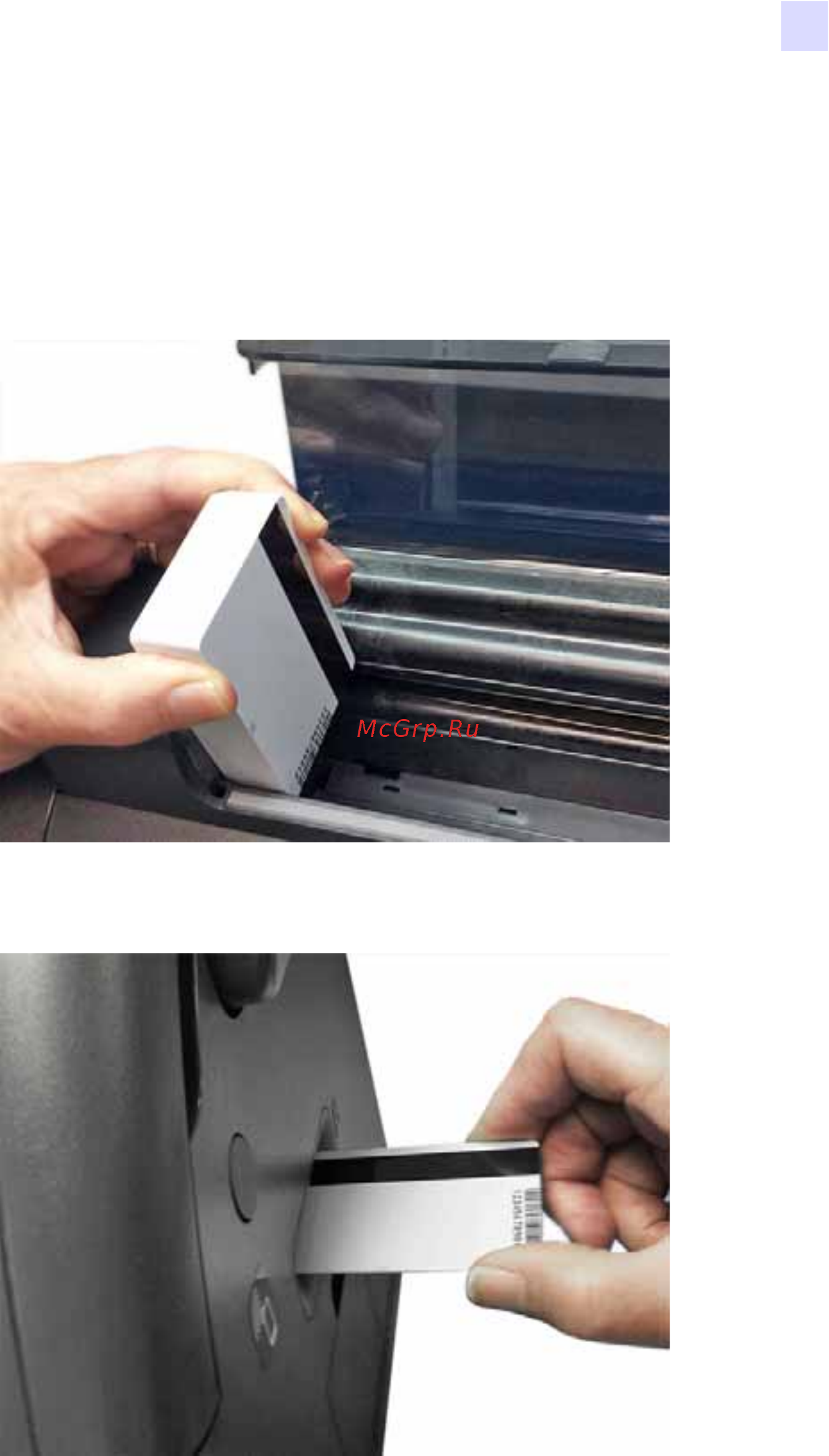

Правильная ориентация карточек со штрихкодом изображена на рисунках ниже.
Эта ориентация подходит для карточек как с магнитной полосой, так и без нее.
• Ориентация картриджа подачи:
• Ориентация прорези ручной подачи:
Поддержка SDK
Чтобы воспользоваться всеми преимуществами считывателя штрихкодов,
вам понадобятся средства разработки SDK. Дополнительные сведения см. в руководстве
Справочное руководство по ПО разработчика ZMotif SDK, P1004475-002 или более
поздней версии.
