136 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
6: Чистка
Чистка ламинатора
Чистка валиков подачи ламинатора
Шаг 1. В меню чистки принтера выберите CLEAN LAM ROLLERS (ЧИСТКА
ВАЛИКОВ ЛАМИНАТОРА) для запуска процедуры чистки валиков подачи
носителя ламинатора и следуйте инструкциям OCP.
Шаг 2. Откройте крышки ламинатора, удалите ламинирующую пленку (верхнюю
и нижнюю кассеты) и оставьте обе крышки открытыми.
Шаг 3. Подготовка чистящего тампона.

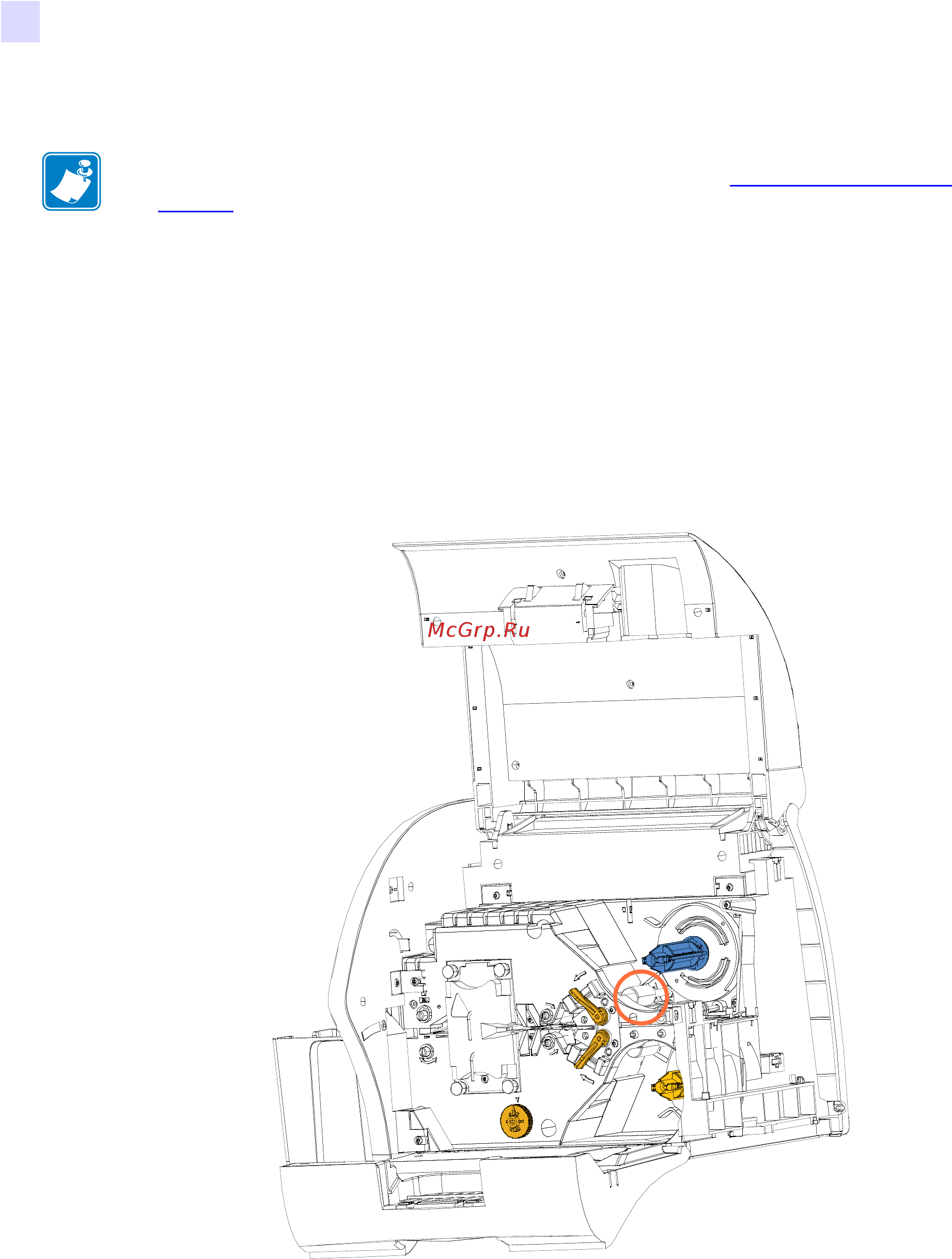

Шаг 4. Найдите верхний валик (на рисунке обведен окружностью) для верхней
кассеты
.
Шаг 5. Кода будете готовы , нажмите кнопку Next (Далее); затем нажмите кнопку Top
(Верхний).
ПРИМЕЧАНИЕ • Запрещается повторное использование чистящих карточек. Чтобы
заказать средства для чистки ZXP Series 7, перейдите на сайт
http://www.zebra.com/
supplies для получения подробных сведений.
