Zebra ZXP7 [32/208] Установка кассет для ламинирующей пленки
![Zebra ZXP7 [32/208] Установка кассет для ламинирующей пленки](/views2/1484018/page32/bg20.png)
24 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
2: Установка и настройка
Загрузка ламинирующей пленки

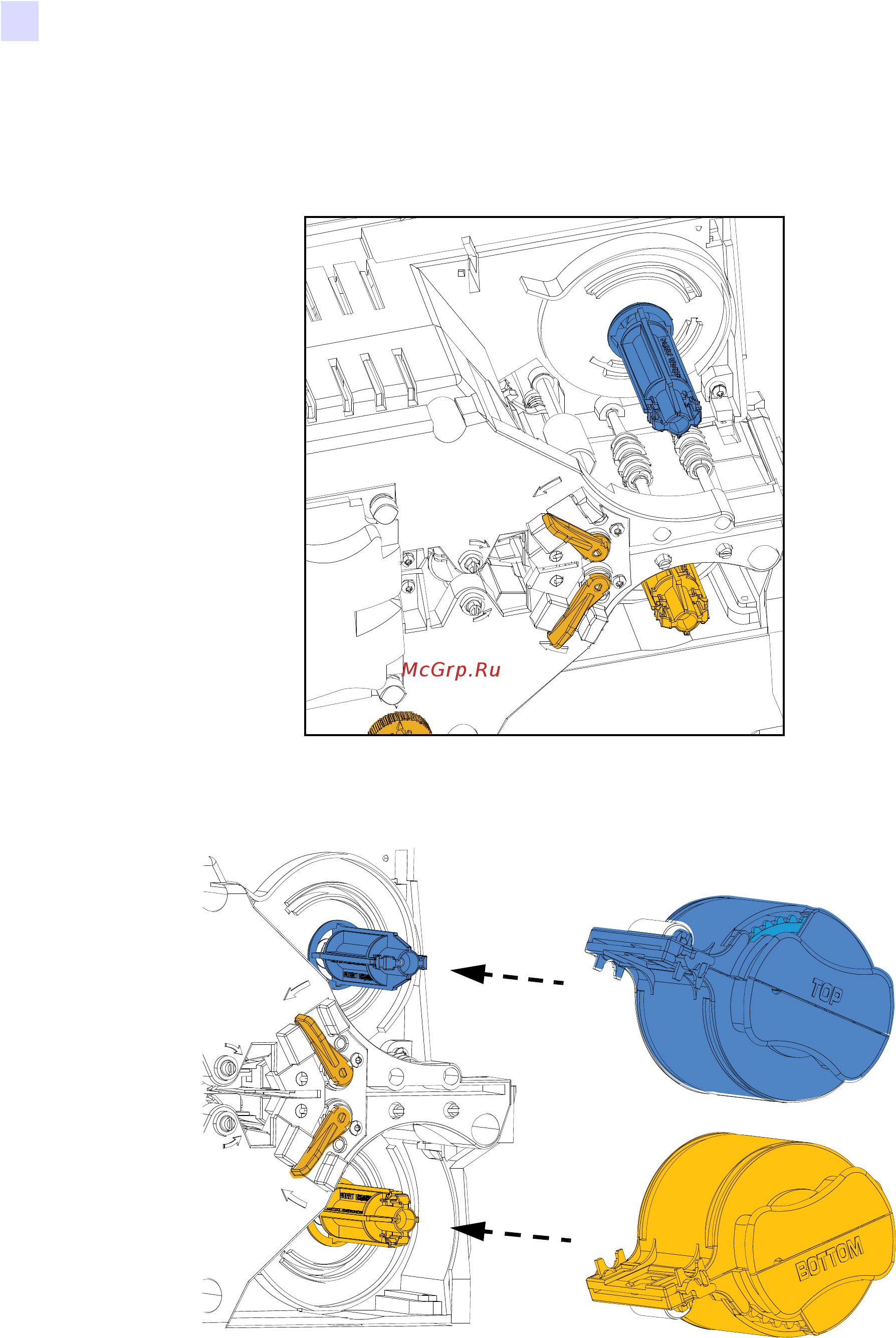

Установка кассет для ламинирующей пленки
Шаг 1. Если кассеты для ламинирующей пленки еще не сняты, снимите их.
Шаг 2. Наденьте кассету на шпиндель.
