6: Чистка
Чистка принтера
P1036101-152 Принтер для карточек Zebra ZXP Series 7: руководство пользователя 133
Полировка печатающей головки
Кнопка Advanced Cleaning (Расширенная чистка) в разделе Clean Printer (Чистка
принтера) ZXP Toolbox обеспечивает доступ к полировке печатающей головки. Если
полировка печатающей головки включена в ZXP Toolbox, ее можно выполнить через OCP.
Шаг 1. Разрешите полировку печатающей головки в ZXP Toolbox
Шаг 2. Нажмите кнопку MENU на панели ручного управления (OCP). На экране OCP
появится главное меню.
Шаг 3. Прокрутите главное меню и выберите дополнительные параметры. На экране
OCP появится меню дополнительных параметров.
Шаг 4. Прокрутите меню дополнительных параметров и выберите пункт Clean Printer
(Очистить принтер). В меню чистки принтера выберите POLISH PRINTHEAD
(ПОЛИРОВКА ПЕЧАТАЮЩЕЙ ГОЛОВКИ).
Шаг 5. Откройте крышку принтера и отсек для ленты, извлеките ленту и нажмите
кнопку Next (Далее).
Шаг 6. Закройте отсек для ленты, закройте крышку принтера и нажмите кнопку
Next
(Далее).

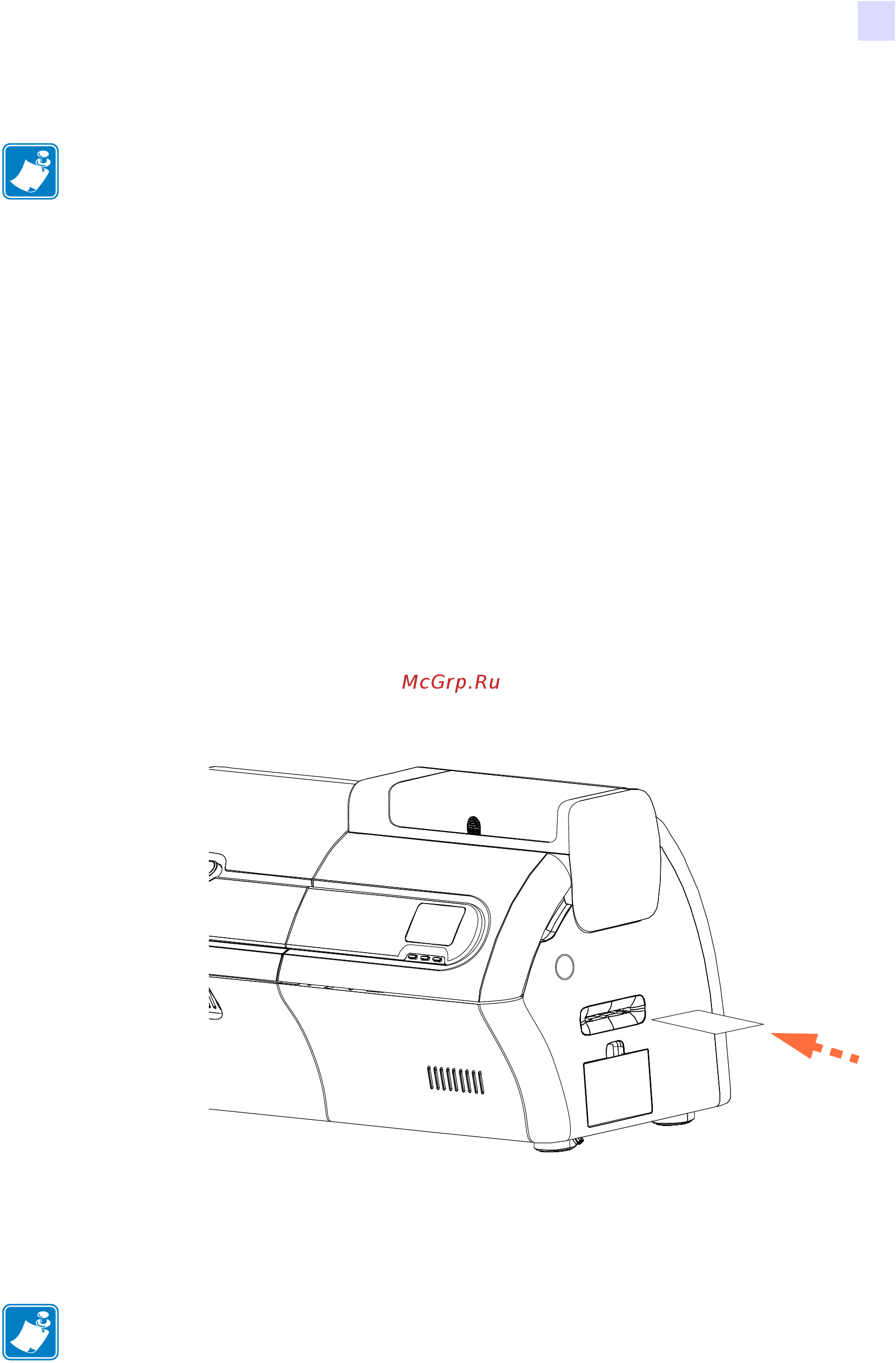

Шаг 7. Вставьте полировочную карточку (абразивной стороной вверх) в прорезь
ручной подачи и нажмите кнопку Clean (Чистка).
Шаг 8. Дождитесь завершения процесса чистки. Карточка будет возвращена через ту
же прорезь.
Шаг 9. Уста новите ленту и нажмите кнопку Next (Далее), чтобы вернуться в меню
дополнительных параметров.
ПРИМЕЧАНИЕ • Доступ защищен паролем и предоставляется только авторизованному
персоналу компании Zebra.
ПРИМЕЧАНИЕ • После полировки печатающей головки рекомендуется выполнить
чистку тракта подачи карточек (Стр.131) для удаления отходов из принтера.
