Zebra ZXP7 [42/208] Ethernet подключение
![Zebra ZXP7 [42/208] Ethernet подключение](/views2/1484018/page42/bg2a.png)
34 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
2: Установка и настройка
Подключение принтера к компьютеру

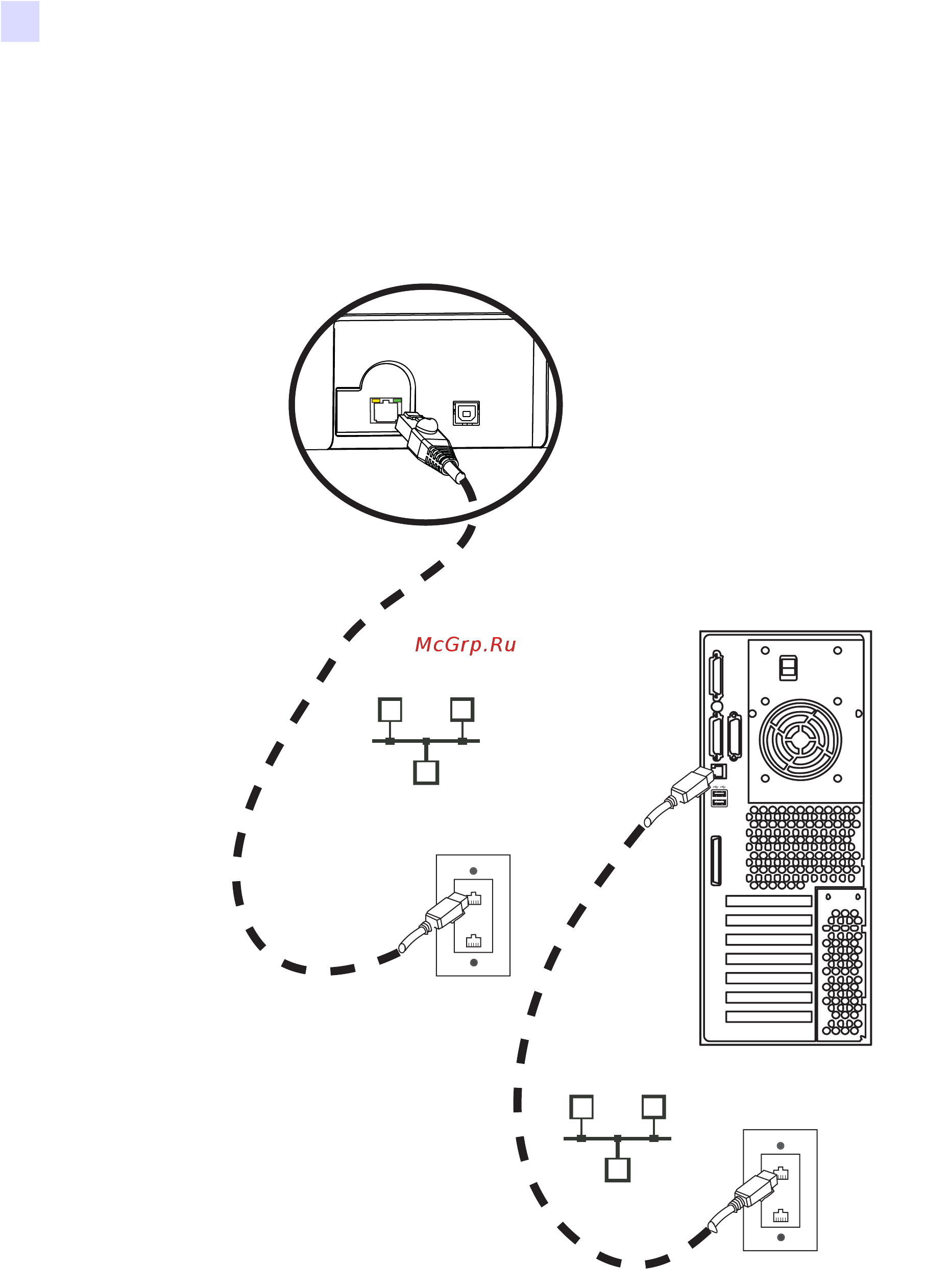

Ethernet-подключение
Шаг 1. Подключите порт Ethernet на задней стенке принтера к Ethernet-сети.
Шаг 2. Уста новите выключатель питания принтера в положение ВКЛ ( | ).
10/100base-T
10/100base-T
