192 Принтер для карточек Zebra ZXP Series 7: руководство пользователя P1036101-152
E: Компоненты для печати смарт-карт
Контактные смарт-карты
На поверхности контактной смарт-карты размещается набор контактов для
подключения к электронной схеме, встроенной в карту.
Принтер выполняет команды, которые помещают карту в место, где принтер
подключается к контактам смарт-карты. Данные для кодирования в смарт-карте
иданные, считываемые с нее, могут передаваться через разъем на задней панели
принтера (внешняя контактная
станция), либо кодирование/декодирование может
выполняться логикой основной платы
PCBA (контактного кодера) принтера.
В остальном принтер функционирует аналогично стандартным моделям.

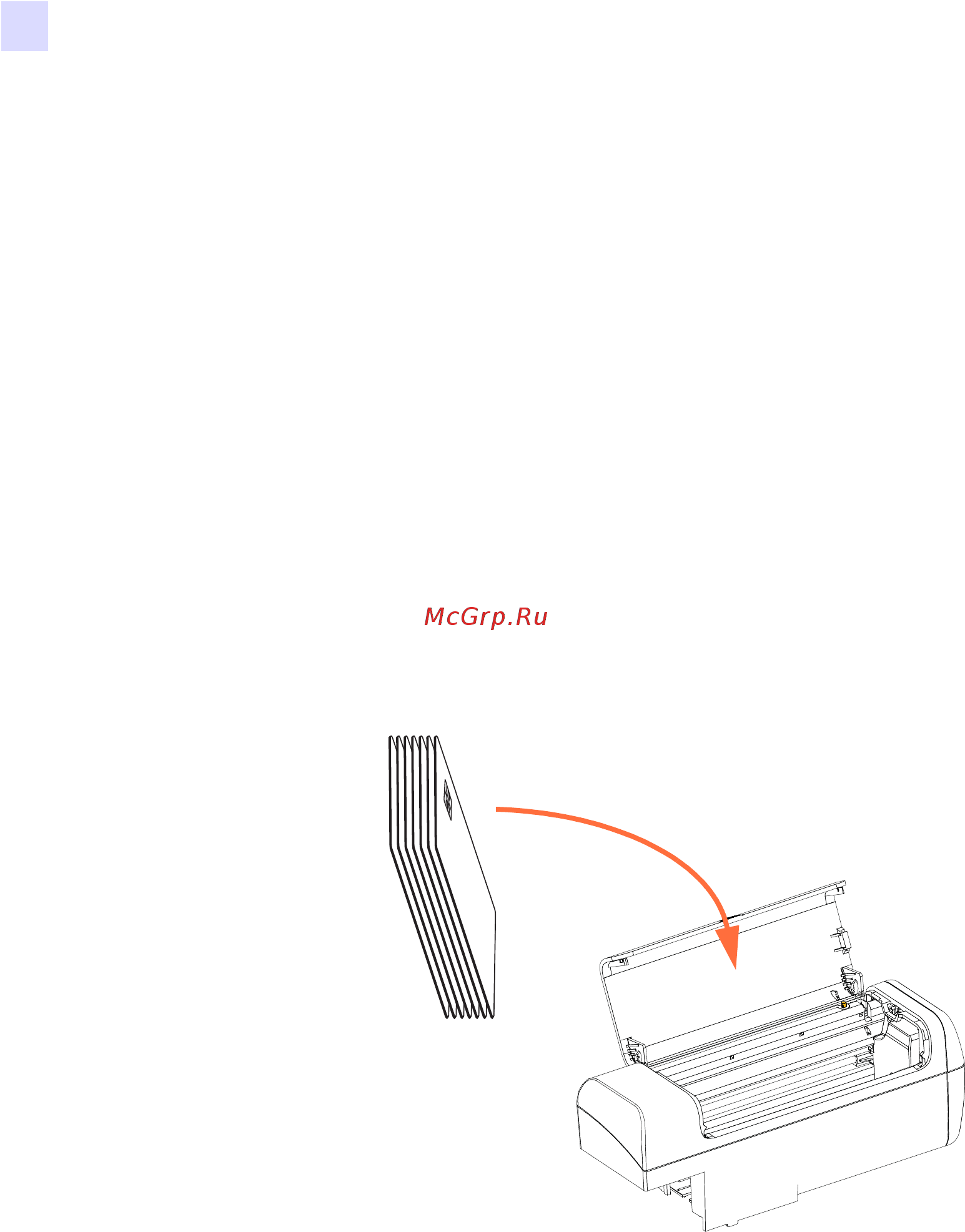

Ориентация контактных смарт-карт при загрузке
Поместите карточки в картридж подачи в правильной ориентации, как показано
на рисунке (позолоченные контакты смарт-карты расположены на ее верхней поверхности
и обращены вправо). Убедитесь в правильности размещения карточек влотке.
