4: Параметры и настройки принтера
Свойства принтера
P1036101-152 Принтер для карточек Zebra ZXP Series 7: руководство пользователя 73

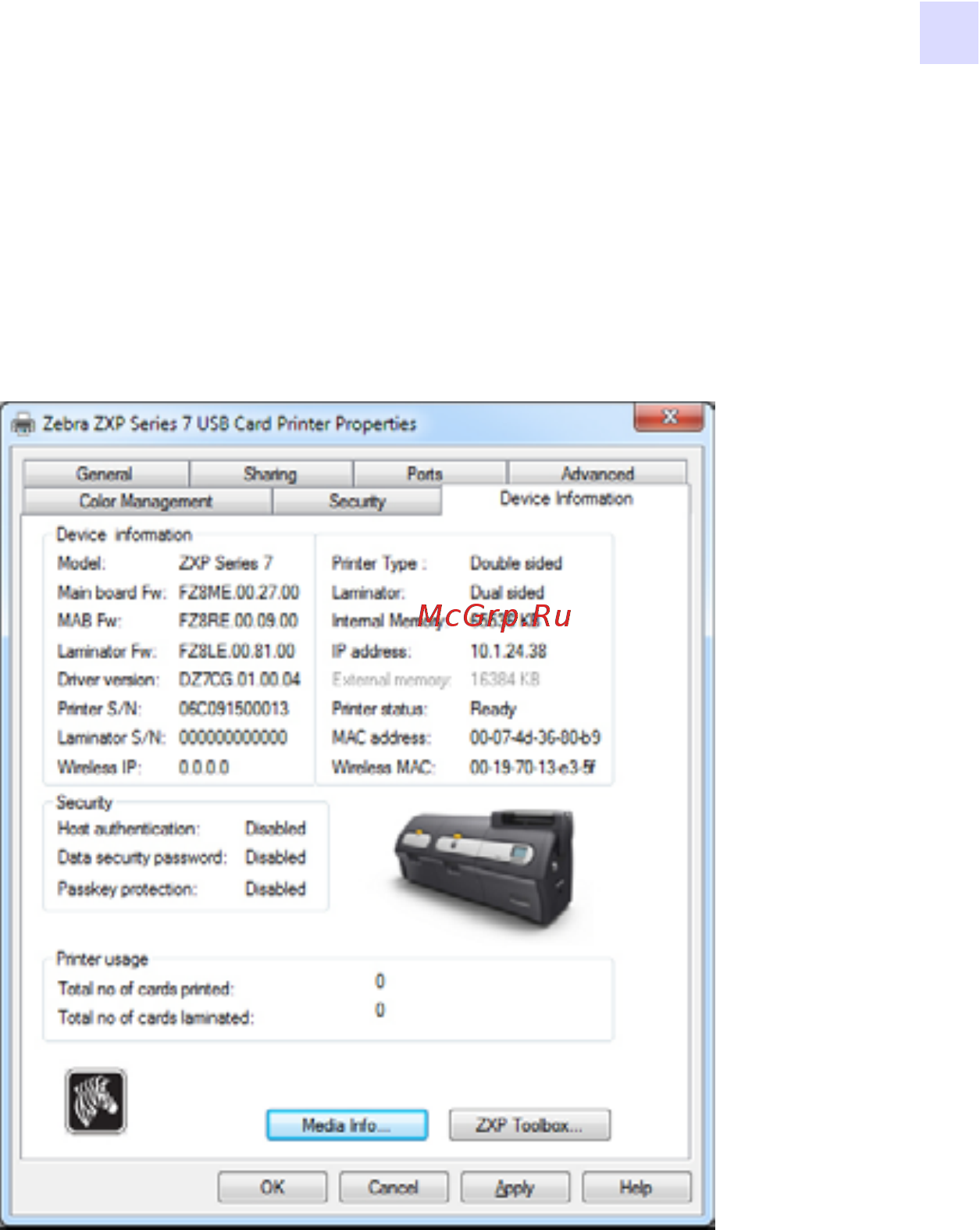

Вкладка Device Information (Сведения об устройстве)
На вкладке «Сведения об устройстве» представлены сведения об устройстве, а также
информация о безопасности и использовании принтера. Сюда же включен доступ
ксведениям о носителе и инструментам ZXP Toolbox.
• С помощью кнопки Media Info (Сведения о носителе) можно перейти на экран
сведений о носителе; см. следующую страницу.
• Кнопка ZXP Toolbox позволяет перейти на экран ZXP Toolbox, где
предоставляются
дополнительные возможности для настройки и инструменты для управления
работой принтера. Дополнительные сведения см. в разделе
Разделе 5, ZXP Series Toolbox.
Обратите внимание, что для связи с принтером программа ZXP Toolbox использует
драйвер Windows.
