3: Эксплуатация
Пульт управления оператора (OCP)
P1036101-152 Принтер для карточек Zebra ZXP Series 7: руководство пользователя 53
Пульт управления оператора (OCP)

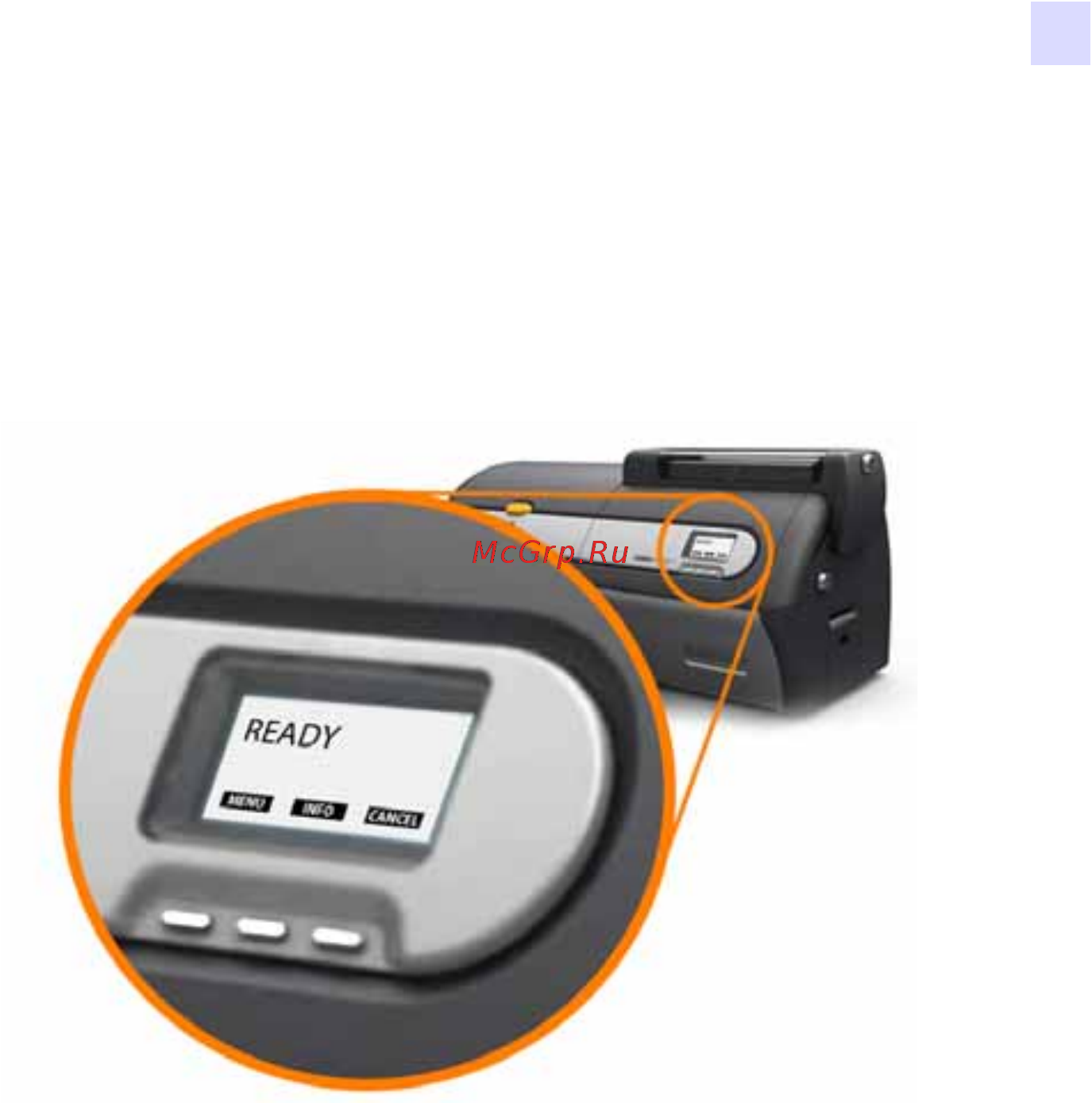

Принтер оборудован дисплеем OCP с тремя программируемыми кнопками OCP,
обеспечивающими доступ к меню принтера. Доступ к меню можно получить, только
если принтер находится в состоянии
READY (ГОТОВ).
• Нажмите кнопку
MENU (МЕНЮ) для доступа к главному меню.
• Нажмите кнопку
INFO (СВЕДЕНИЯ) для доступа к меню настроек принтера
Сообщения
На дисплее OCP отображается информация о состоянии принтера. Отображающиеся
сообщения делятся на три категории.
• Рабочие сообщения (см. Стр.54).
• Предупреждения (см. Стр.55).
• Ошибки (см. Стр.55).
