4.2.2.2.2 Cable (Кабель)

Для установки более конкретных параметров тестирования осуществите выбор в списке производителей

кабелей. Если производитель неизвестен, выберите [Generic UTP (Типовая неэкранированная витая

пара)] или [Generic Shielded (Типовой экранированный)], или [Customized Cable (Пользовательский

кабель)] для создания кабеля с пользовательскими параметрами.

Нажмите кнопку [SETUP (Настройка)]  выберите Test Settings (Настройки тестирования)  Cable

Manufacturer (Производитель кабеля), чтобы выбрать нужную запись из списка производителей

кабельной продукции. Если производитель неизвестен, выберите [Generic UTP (Типовая

неэкранированная витая пара)] или [Generic Shielded (Типовой экранированный)], или [Customized Cable

(Пользовательский кабель)] для создания кабеля с пользовательскими параметрами.

Customized Cable (Пользовательский кабель)

Чтобы добавить настроенный пользователем кабель в список пользовательских кабелей, нажмите

кнопку [Add (Добавить)], а чтобы удалить настроенный кабель из списка, нажмите кнопку [Delete

(Удалить)].

Добавить настроенный

пользователем кабель

Управление настроенными

пользователем кабелями

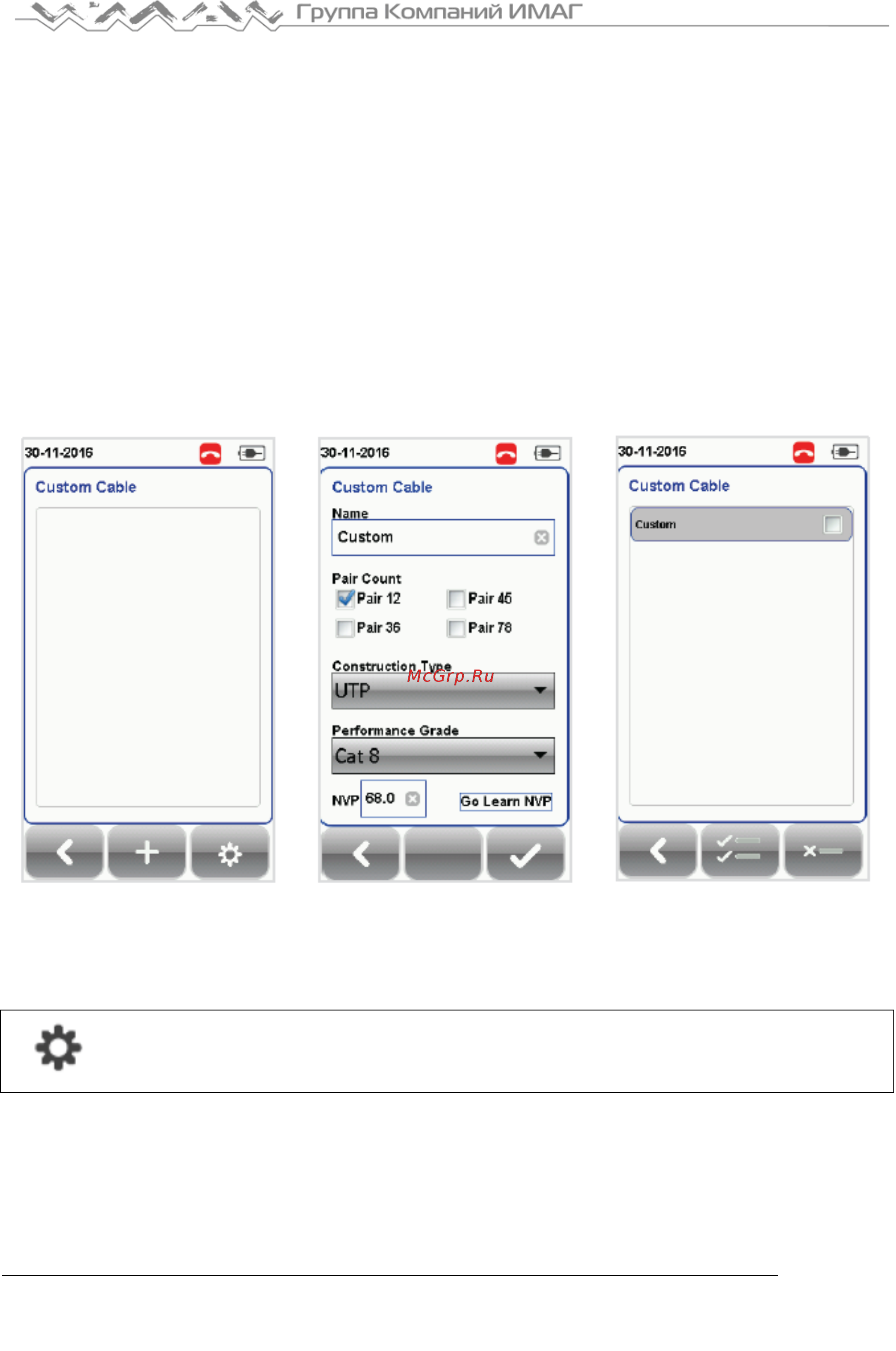

При создании пользовательского кабеля необходимо указать его имя, количество пар, тип конструкции,

класс исполнения (S/FTP) и значение NVP (номинальная скорость распространения) кабеля.

В версии 7.0 прошивки устройства WireXpert введена кнопка [Manage (Управление)]. Эта

кнопка позволяет выбирать и удалять одновременно несколько сохраненных элементов,

таких как площадки, операторы, настроенные пользователем кабели, настроенные

пользователем соединители и результаты.

4.2.2.2.3 NVP (номинальная скорость распространения)

Задает значение NVP (номинальная скорость распространения) кабеля. Значение NVP требуется для

определения точной длины измеряемого участка кабеля. На основании этой постоянной величины

устройство WireXpert выполняет свои расчеты для TDR (рефлектометра). Конкретное значение NVP для

типа используемого кабеля приводится в его спецификации.
