Стр. 18 из 49
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Softing
©
ИМАГ, 2017
Адаптированный
перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данн
ого документа и его частей без разрешения ИМАГ запрещены. Компании Softing и ИМАГ оставляют за собой
право без уведомления вносить изменения в описание продуктов.
Если конкретное значение NVP неизвестно, нажмите кнопку [TOOLS (Инструменты)] выберите Learn
NVP (Определить значение NVP) для определения значения скорости распространения с помощью
отрезка кабеля заранее известной длины (не менее 30 метров).

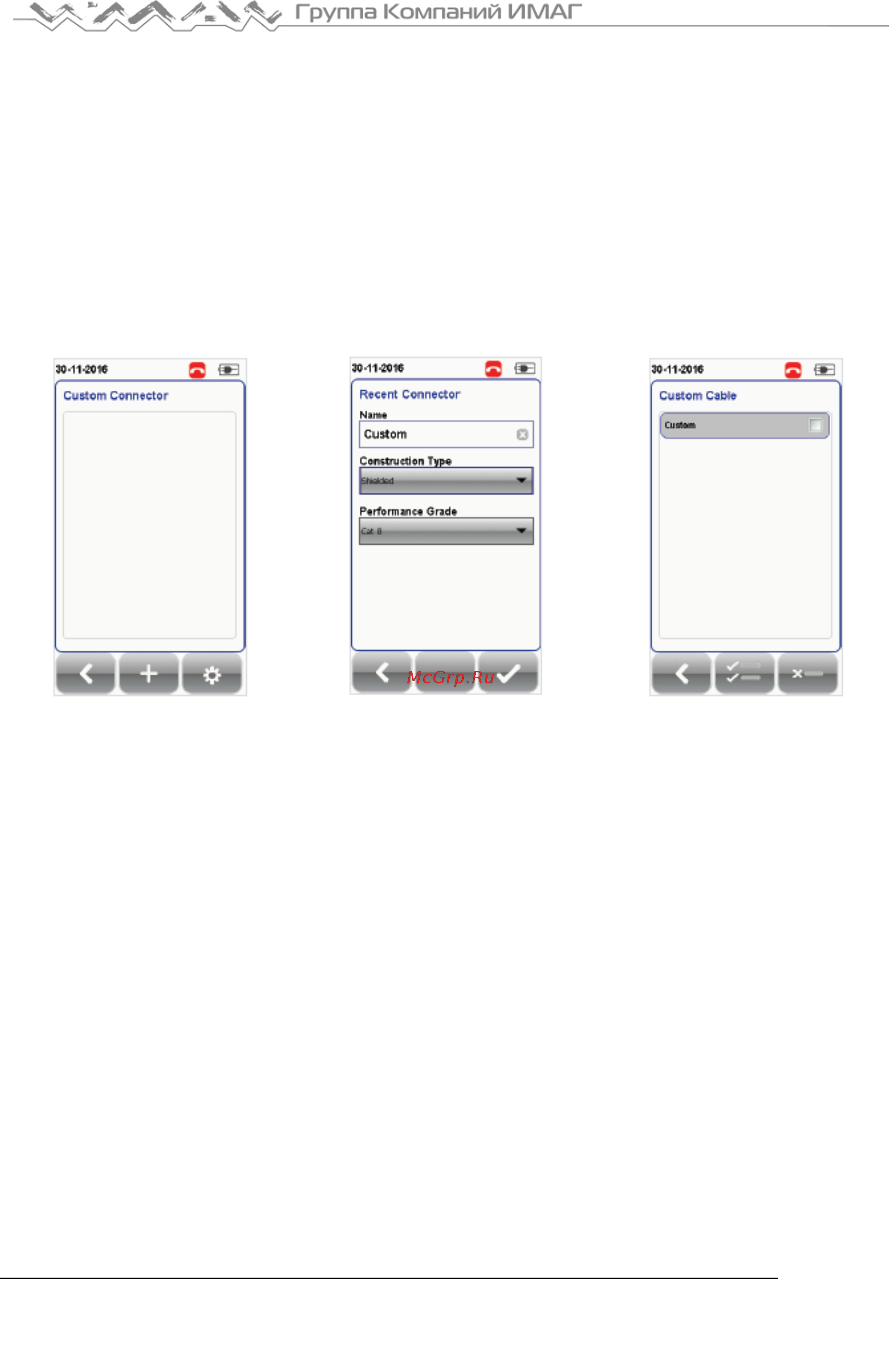

4.2.2.2.4 Connector (соединитель)
Нажмите кнопку [SETUP (Настройка)] выберите Test Settings (Настройки тестирования) Connector
Manufacturer (Производитель соединителя), чтобы выбрать нужный соединитель из списка
производителей. Если производитель неизвестен, выберите [Generic UTP (Типовая неэкранированная
витая пара)] или [Generic Shielded (Типовой экранированный)], или [Customized Connector
(Пользовательский соединитель)] для создания соединителя с пользовательскими параметрами.
Чтобы добавить настроенный соединитель в список пользовательских соединителей, нажмите кнопку
[Add (Добавить)], а чтобы удалить настроенный соединитель (соединители) из списка, нажмите кнопку
[Delete (Удалить)].
Добавить настроенный
пользователем соединитель
Управление настроенными
пользователем соединителями
4.2.2.2.5 Advanced Test Options (Дополнительные параметры тестирования)
Advanced Test Options (дополнительные параметры тестирования) определяют, как будет проводиться
тестирование и будут отображаться результаты.
General (общее)
• Locator (Локатор шума) – Если этот параметр включен, устройство WireXpert в результатах
автоматического тестирования (AUTOTEST) будет отображать информацию NEXT (перекрестные
помехи на ближнем конце) и RL (обратные потери). По умолчанию данная функция отключена.
• Cable Pairing Type (Тип разводки проводов кабеля) – Выберите в качестве стандарта разводки
проводов медного кабеля T568A или T568B. По умолчанию выбрано «B».
• Start AUTOTEST On Connection (Запускать автоматическое тестирование при подключении) – Если
этот параметр включен, устройство WireXpert будет выполнять автоматическое тестирование
(AUTOTEST) сразу же, как только будет установлено соединение между локальным и удаленным
устройствами. По умолчанию данная функция отключена.
• Direct Attach (Прямое подключение) - Если этот параметр включен, устройство WireXpert выполнит
установочный тест Direct Attach для медного кабеля. Для выполнения этого испытания присоедините
адаптер Permanent Link к локальному адаптеру и адаптер патч-корда (Patch Cord) к удаленному
устройству. Подключите локальное устройство к коммутационной панели, а удаленное устройство к
дальнему концу кабеля с согласованной оконечной нагрузкой. По умолчанию данная функция
отключена.
• AC Wire map (Разводка проводов питания) – Если этот параметр включен, устройство WireXpert
сможет проводить испытание через устройства Power over Ethernet (PoE), находящиеся между
концами измеряемого участка. Устройство WireXpert поддерживает кабельные участки с IEEE 802.3
af и 802.3. По умолчанию данная функция отключена.
