Lab (лаборатория)

Только для лабораторного использования. Для получения дополнительной информации, пожалуйста,

обратитесь к ближайшему поставщику WireXpert.

• WireMap Test (Тестирование разводки проводов) – Если этот параметр включен, устройство

WireXpert не будет во время тестирования игнорировать ошибки разводки проводов. По умолчанию

данная функция включена.

• Marginal Pass/Fail (Годен/негоден с минимальным запасом) – Если этот параметр включен,

устройство WireXpert будет отображать результаты PASS* и FAIL* (годен или негоден с

минимальным запасом). По умолчанию данная функция включена.

• Save Phase Data (Сохранение фазовых данных) - Если этот параметр включен, устройство WireXpert

будет генерировать информацию для графика фазовых данных. Экспортируйте сохраненные

результаты в формате CSV, используя программное обеспечение eXport, для получения фазовых

данных. В приложении eXport будет отображаться график фазовых данных. По умолчанию данная

функция выключена.

• 3/4 dB Rule (Правило 3/4 дБ) – Если этот параметр включен, устройство WireXpert будет

игнорировать неисправности RL (Return Loss/Обратные потери), если вносимые потери (Insertion

Loss - IL) будут меньше 3 дБ, и неисправности NEXT (Перекрестные помехи на ближнем конце), если

вносимые потери будут меньше 4 дБ. По умолчанию данная функция выключена.

4.2.2.3 Project Settings (Настройки проекта)

Раздел Project Settings (Настройки проекта) включает конфигурации, не ориентированные на

результаты, которые используются перед выполнением автоматического тестирования (AUTOTEST).

4.2.2.3.1 Site (Площадка)

Для добавления площадки:

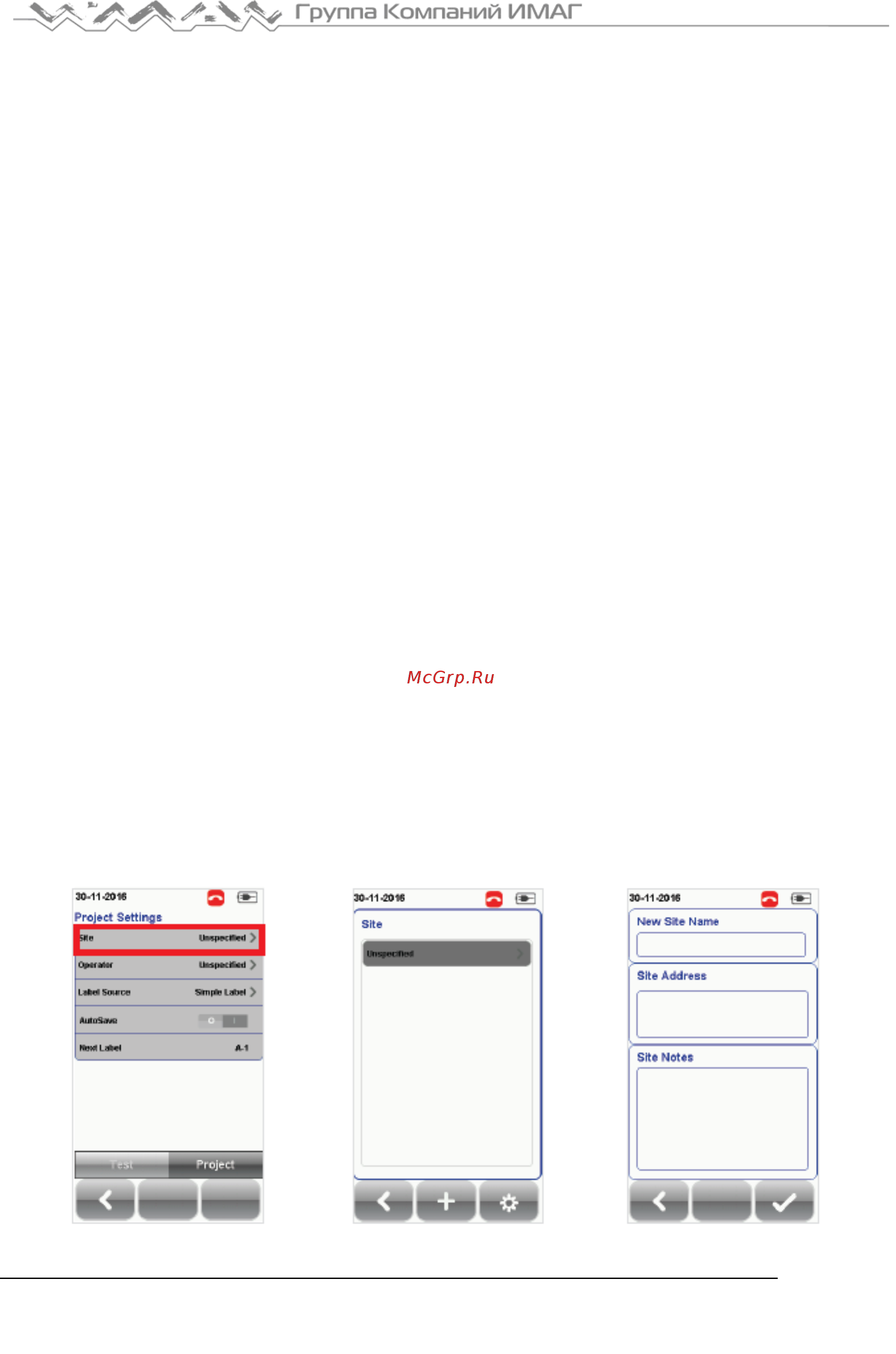

1. Чтобы начать добавление новой площадки, нажмите кнопку [SETUP (Настройка)]  выберите Project

Settings (Настройки проекта)  Site (Площадка).

2. Чтобы добавить новую площадку, нажмите кнопку [Add (Добавить)].

3. Введите название площадки (Site Name). Название площадки является обязательным для

заполнения полем. Для созданной площадки будут сохраняться результаты испытаний и источник

маркировки.

4. Адрес площадки (Site Address) и примечания для нее (

Site Notes) являются необязательными для

заполнения полями, но они предоставляют дополнительную информацию о площадке тестирования.

5. Чтобы сохранить настройки площадки и продолжить, нажмите кнопку [ОК].

Пока новые площадки не созданы, по умолчанию устройство WireXpert для сохранения по умолчанию

создает площадки UNSPECIFIED (неопределенные).
