дифференциальной
подачи
Регулировка величины
дифференциальной
подачи
Внешняя рукоятка
Тип смазки Автоматическая смазка
Масло Фирменное масло Golden Wheel
Объем масла 600 куб.см
4. ТИП МАСЛА И СМАЗКА
Внимание! Во избежание возможных повреждений, перед началом следующих работ
убедитесь, что машина отключена от сети, а мотор полностью остановлен.
4.1. Тип масла
Внимание! Во избежание возможных неисправностей машины не используйте масло,
содержащее какие-либо примеси и консерванты.
Тип масла: специальное фирменное масло
Golden Wheel
Объем масла: 600 куб. см
4.2. Смазка

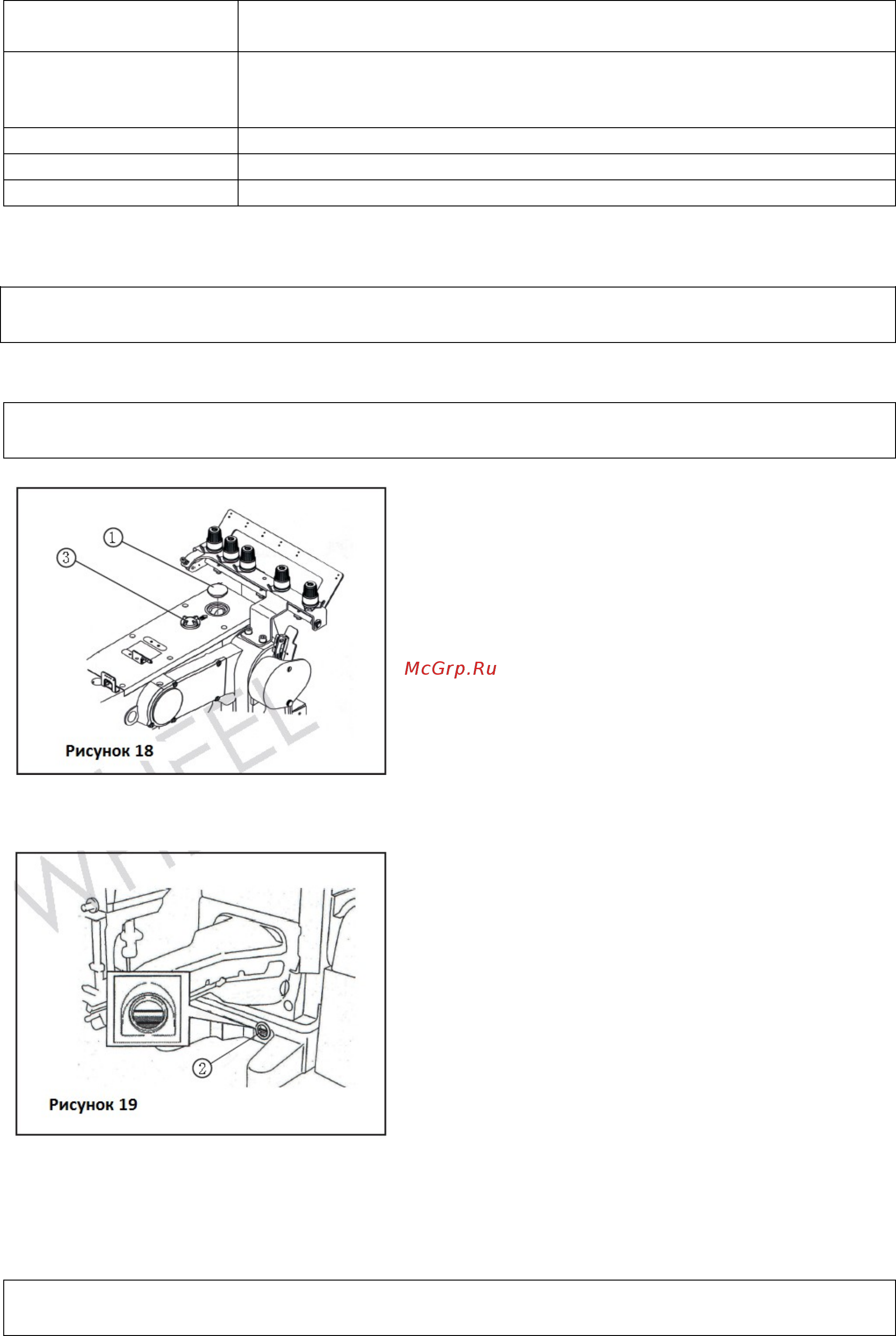

Первый запуск машины
При отгрузке машины с фабрики производителя
швейная головка не содержит масла. Машину
необходимо смазать непосредственно перед первым
запуском. Для этого откройте резиновую заглушку (1)
и залейте масло так, чтобы его верхняя граница
доходила до метки на масляном глазке (2) (рис. 18 и
19).
Осмотр
В начале эксплуатации машины, с помощью
масляного глазка (3) убедитесь, что масло
разбрызгивается (рис. 18). В случае, если масло не разбрызгивается, выполните действия,
изложенные в главе «Осмотр и замена масляного фильтра» (стр. 26).
Внимание! Даже небольшое количество масляных брызг может привести к появлению
пены. В этом случае следует немедленно заменить масляный фильтр.
