7.1.1. Регулировка переднего нитенаправителя

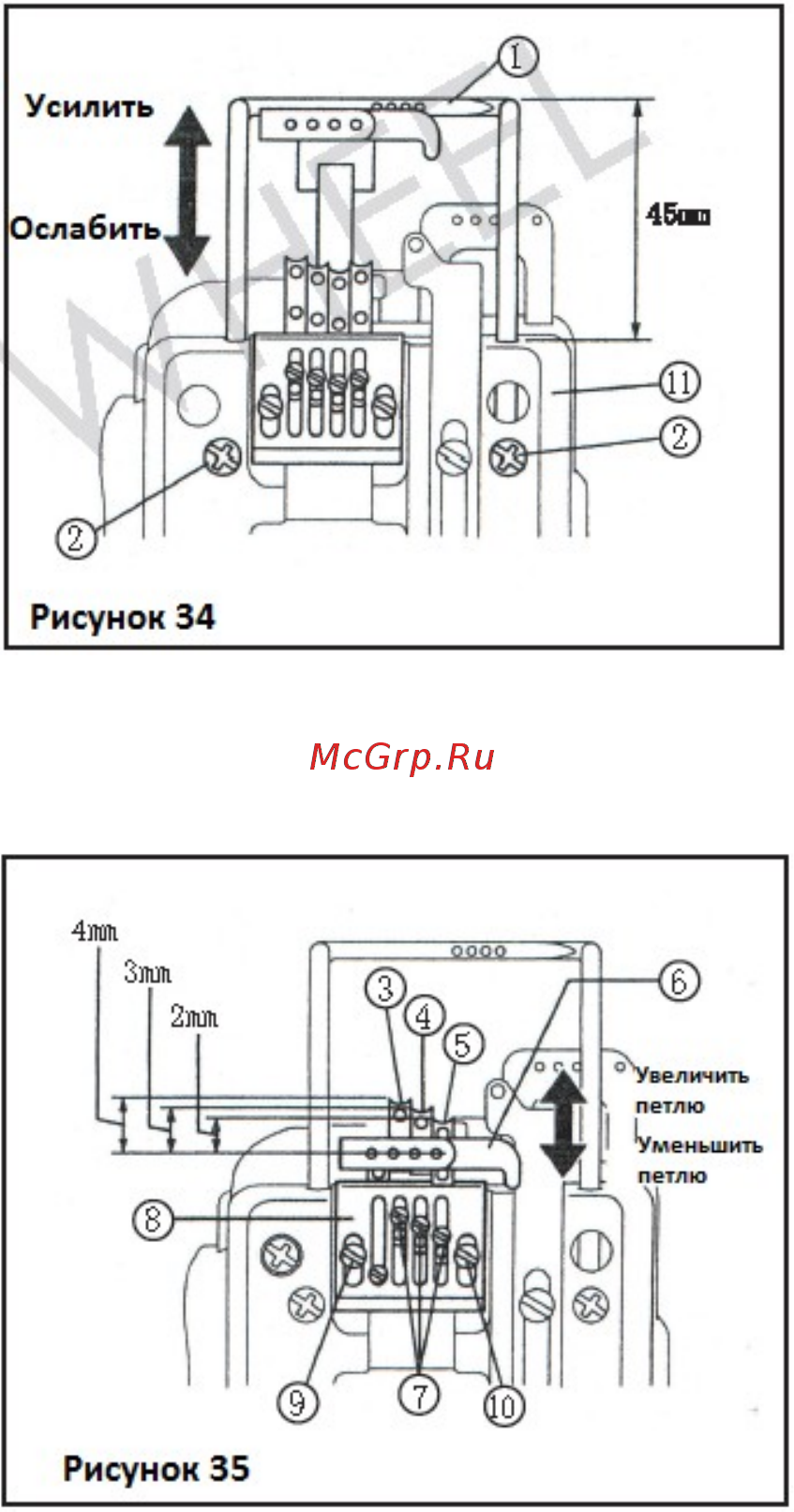

Уровень нитенатяжения регулируется с помощью

стержня иглы (1). В стандартном положении

расстояние от поверхности рукава (11) до передней

поверхности стержня иглы (1) составляет 45 мм.

Ослабьте установочные винты (2), отрегулируйте

положение стержня иглы (1) и, по завершении

регулировок, плотно затяните винты.

 Ослабляйте натяжение нити, опуская

переднюю поверхность стержня иглы вниз.

 Усиливайте натяжение нити,

поднимая переднюю поверхность стержня иглы

вверх (рис. 34).

7.1.2. Регулировка нитенаправителей

Размер петли регулируется с помощью

нитенаправителей (3), (4) и (5).

В стандартном положении расстояние от среднего

отверстия игловодителя (6) в его крайнем нижнем

положении до верхнего края правого

нитенаправителя составляет 2 мм, верхнего края

среднего нитенаправителя – 3 мм, а до верхнего

края левого нитенаправителя – 4 мм (рис. 35).

Ослабьте винты (7) и отрегулируйте положение

нитенаправителей (3), (4) и (5). По завершении

регулировок, плотно затяните винты (7).

 Уменьшайте размер петли, опуская

нитенаправитель вниз.

 Увеличивайте размер петли, поднимая нитенаправитель вверх (рис. 35).

7.1.3. Регулировка установочной пластины нитенаправителя

В случае смены системы или номера иглы необходимо откорректировать положение пластины (8)

и соответствующим образом отрегулировать положение игольных отверстий.

Ослабьте установочные винты (9) и (10), отрегулируйте положение пластины (8) и, по завершении

регулировок, плотно затяните винты.

 Уменьшайте размер петли, опуская пластину вниз

 Увеличивайте размер петли, поднимая пластину вверх.

7.2. Регулировка натяжения верхней нити
