До упора установите петлитель (1) в посадочное место (2) и зафиксируйте его положение, плотно

затянув установочный винт (6). В этот момент высота и угол наклона посадочного места (2)

петлителя прочно зафиксированы.

7.5.3. Регулировка положения петлителя по направлению вперед-назад

1. Вращая маховое колесо швейной головки,

выровняйте передний кончик петлителя (1)

по центру иглы (7).

2. Ослабьте установочные винты (3) и (5) и

отрегулируйте положение петлителя так,

чтобы расстояние между задней

поверхностью левой иглы (7) и передним кончиком петлителя (1) составляло 0,2 – 0,3 мм.

С помощью муфты (4) отрегулируйте положение посадочного места (2) петлителя,

перемещая его по направлению вперед-назад.

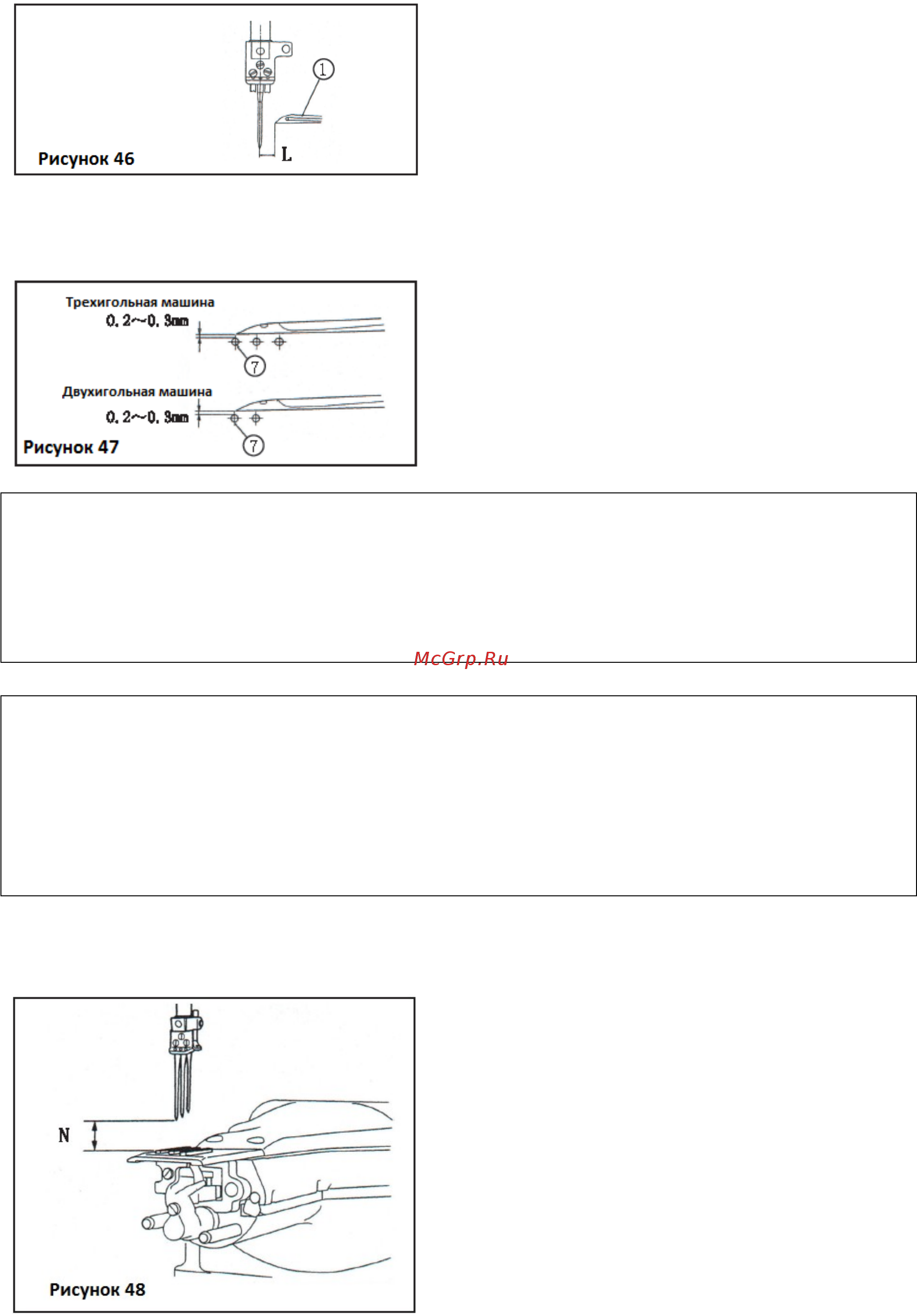

3. Плотно затяните установочные винты (3) и

(5) (рис. 44, 46, 47).

Дополнение.

Для упрощения процесса регулировки можно снять посадочное место (2) петлителя и сам

петлитель (1).

По завершении регулировок убедитесь, что положение посадочного места (2) верное, и

муфта (4) плотно прикреплена к нему. Затем плотно затяните винт (3).

Убедитесь, что расстояние между иглой и петлителем (1) отрегулировано корректно.

Внимание!

 Муфта (4) должна быть прикреплена к посадочному месту (2) петлителя. В

противном случае возможен контакт иглы с петлителем, что может привести к

повреждению деталей машины.

 Плотно затяните винт (3). Если петлитель (1) по-прежнему подвижен, необходимо

более плотно затянуть винт (3), а затем повторно проверить прочность фиксации

положения петлителя (1).

7.5.4. Регулировка высоты иглы

1. Вставьте иглу в левое отверстие

иглодержателя.

2. Снимите винт (1).

3. Ослабьте установочный винт (2)

игловодителя и движениями вверх-вниз

отрегулируйте высоту левой иглы по

отношению к игольной пластине, пользуясь
