www.knisim.ru

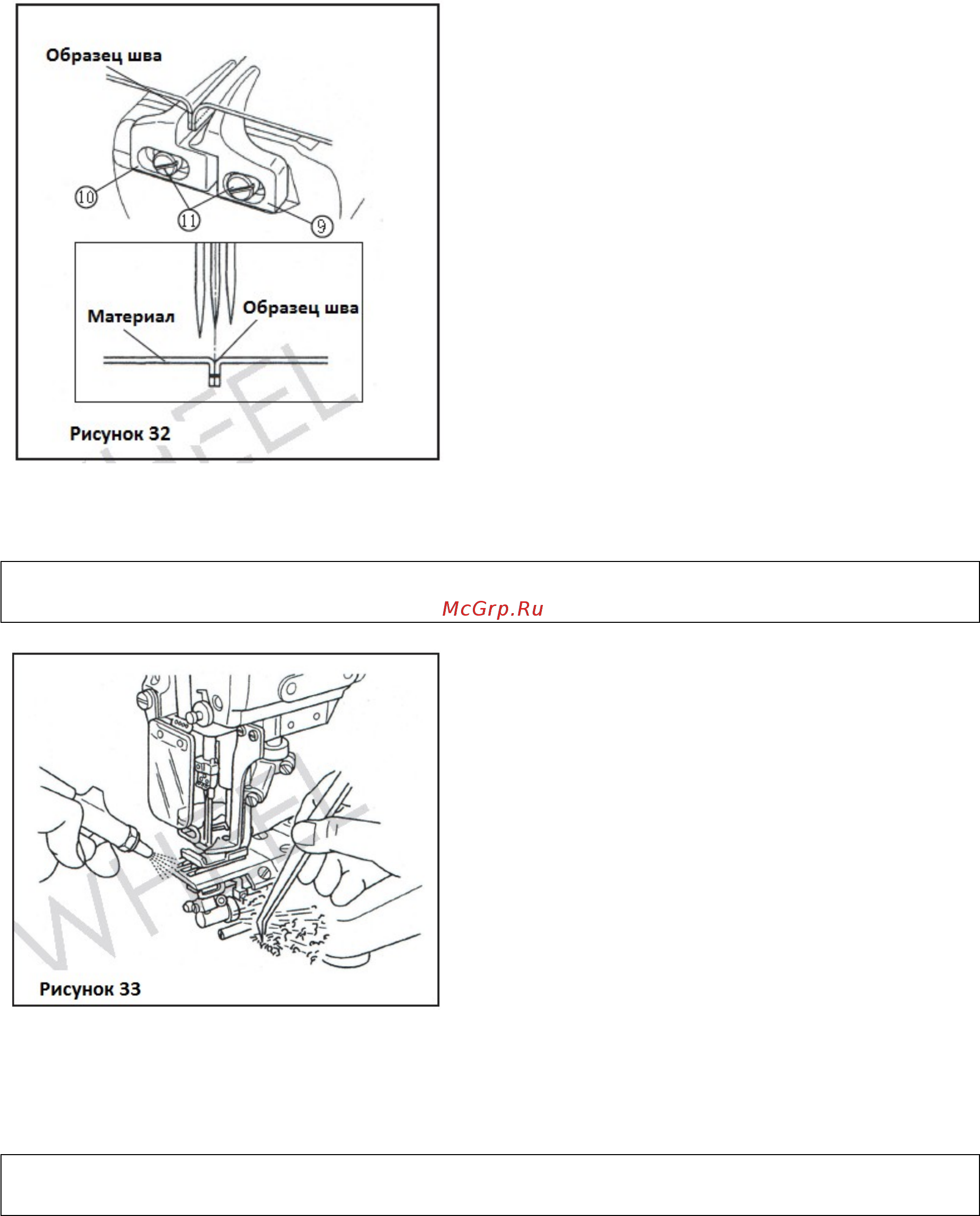

1. Ослабьте винт (11).
2. Поднимите иглы над краями материала и
регулируйте положение правого (9) и левого
(10) направителей так, чтобы материал
подавался свободно, а шов был
отцентрирован по средней игле.
3. По завершении регулировок затяните
установочный винт (11) (рис. 32).
6. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПО ЗАВЕРШЕНИИ РАБОТЫ
Внимание! Во избежание возможных повреждений, перед началом следующих работ
убедитесь, что машина отключена от сети, а мотор полностью остановлен.
По завершении работы снимите переднюю
цилиндрическую крышку и удалите
скопившуюся под ней пыль и обрезки
нитей.
Еженедельно снимайте переднюю
цилиндрическую крышку и прижимную
лапку и очищайте впадины игольной
пластины и область вокруг зубчатой рейки
(рис. 33).
7. ОСМОТР И ОБСЛУЖИВАНИЕ МАШИНЫ
Внимание! Во избежание возможных повреждений, перед началом следующих работ
убедитесь, что машина отключена от сети, а мотор полностью остановлен.
7.1. Регулировка нитенатяжения
