(1) должна быть выровнена с передним кончиком петлителя (4). По завершении

регулировок, плотно затяните установочный винт (2) (рис. 42, 43).

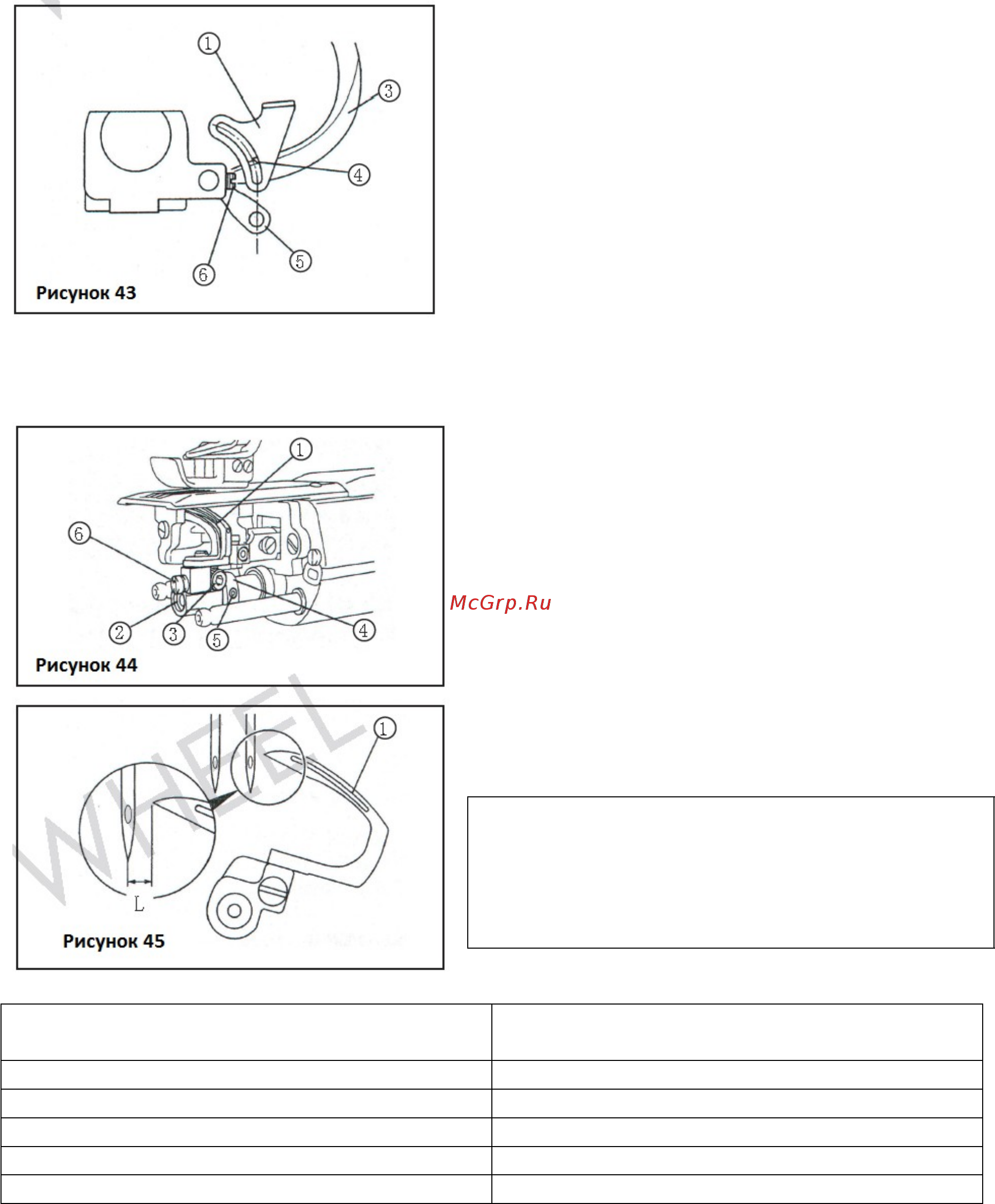

7.4.3. Регулировка траектории декоративной нити

1. Ослабьте (5) установочный винт (6) (рис. 43).

2. При крайнем нижнем положении

игловодителя расстояние от поверхности

направителя (1) до нижнего края рукоятки

(5) должно составлять 1 мм (рис. 42).

3. Отверстие рукоятки (5) должно быть

выровнено с выступающей частью длинного

отверстия направителя (1) (рис. 43).

4. По завершении регулировок, плотно

затяните установочный винт (6) (рис. 43).

7.5. Регулировка иглы и петлителя

7.5.1. Регулировка длины нити петлителя

При крайнем нижнем положении иглы и правом

положении петлителя (1), в соответствии с

техническими характеристиками хода

игловодителя и пользуясь табл. 5, отрегулируйте

длину нити между передним кончиком петлителя

(1) и серединой правой иглы.

Ослабьте установочный винт (3) пластины

петлителя (2) и установочный винт (5) втулки

пластины петлителя (4) и отрегулируйте положение

петлителя (1). По завершении регулировок,

затяните установочные винты (3) и (5) (рис. 44, 45).

Дополнение.

Вне зависимости от длины стежка

рекомендуемое расстояние от центра

игловодителя до переднего кончика петлителя

(1) составляет 6,2 – 6,4 мм.

Таблица 5.

Расстояние между крайними иглами, мм Длина нити от центра игловодителя до

передней поверхности петлителя (L)

3,2 мм (32) 4,6 ˜ 4,8 мм

4,0 мм (40) 4,2 ˜ 4,4 мм

4,8 мм (48) 3,8 ˜ 4,0 мм

5,6 мм (56) 3,4 ˜ 3,6 мм

6,4 мм (64) 3,0 ˜ 3,2 мм

7.5.2. Регулировка угла наклона и высоты петлителя
