www.knisim.ru
2) Удерживая новую иглу так, чтобы ее желобок располагался с задней стороны, до упора
вставьте ее в отверстие игловодителя (4).
3) Плотно затяните установочный винт (3) иглы (2) (рис. 22).
Рекомендации по установке иглы.
Сила затяжки винта (3) должна составлять 0,6
Нм (6 кг на кв. см)
Убедитесь, что расстояние между иглой и
петлителем и расстояние между иглой и
иглодержателем выдержано правильно (см.
с. 27 и 30)
5.4. Заправка нитей
Внимание! Во избежание возможных повреждений, перед началом следующих
работ убедитесь, что машина отключена от сети, а мотор полностью остановлен.
Неверная заправка нити может быть причиной пропуска стежков, обрыва нити,
неровной строчки и т. д.

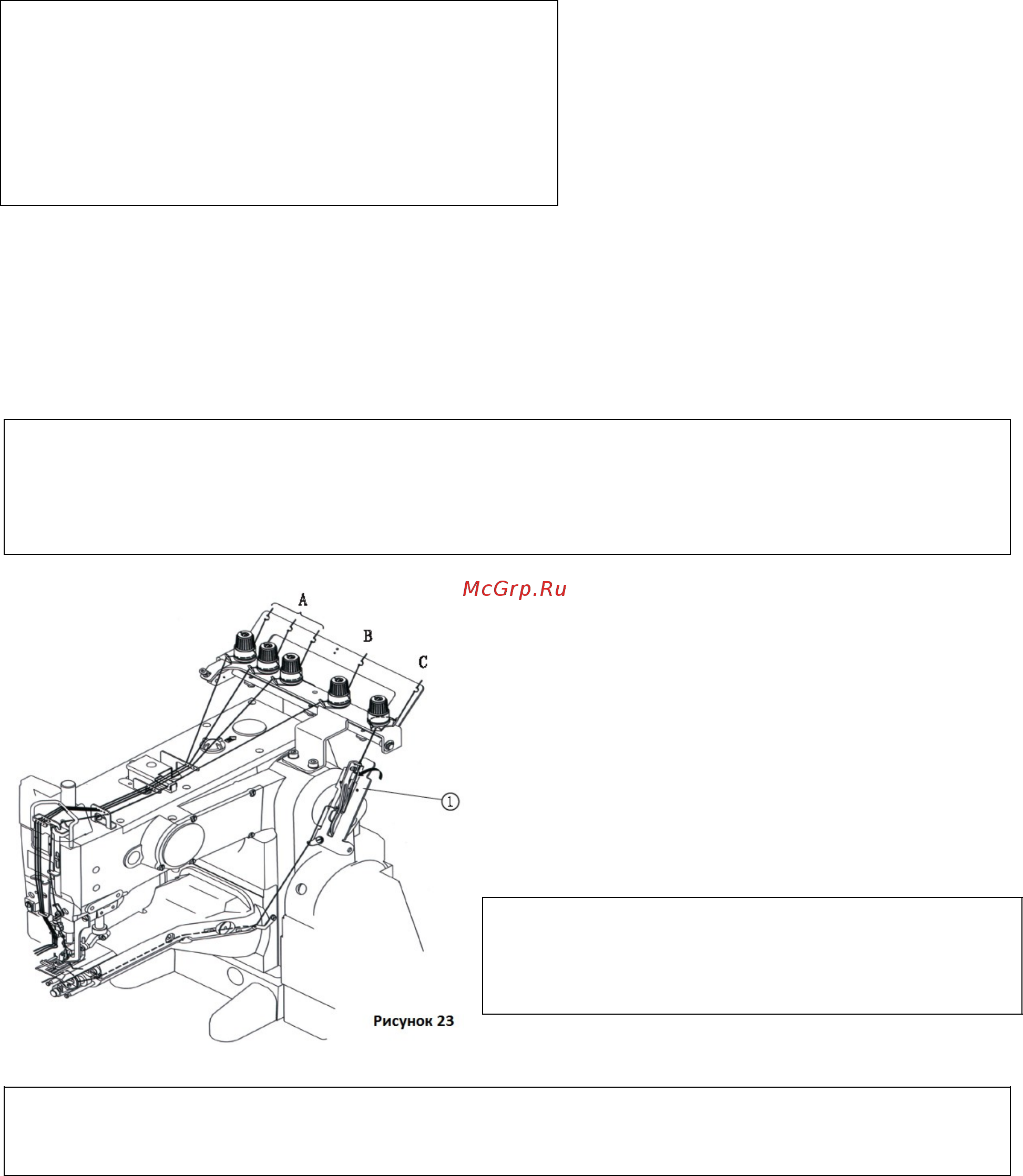

Заправьте нити так, как это показано на рис. 23.
После заправки игольных нитей закрепите их на
натяжителях А.
После заправки верхней нити закрепите ее на
натяжителе В.
После заправки нити петлителя закрепите ее на
натяжителе С.
Дополнение.
Осторожно протягивайте конец нити, т.к. механизм
прижимной лапки или механизм нитенатяжения
могут немедленно сработать.
Дополнение.
Перед заправкой нити снимите переднюю цилиндрическую крышку платформы. По завершении
заправки закрепите крышку в исходном положении, услышав характерный щелчок.
5.5. Регулировка механизма нитенатяжения
Уровень нитенатяжения должен регулироваться в соответствии с типом используемых
материалов, типом ниток, а также требуемой длиной стежка.
