www.knisim.ru

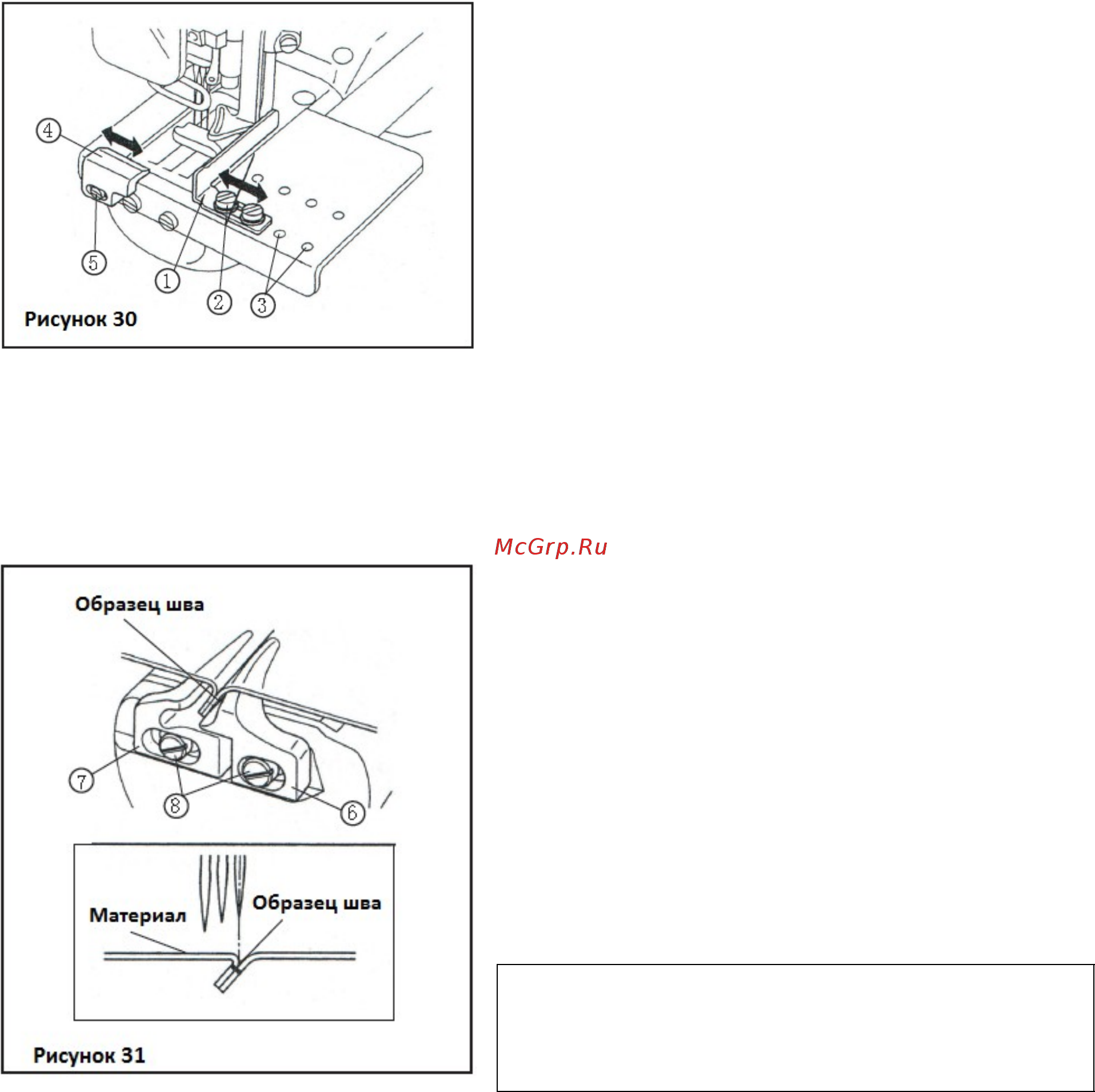

Перемещая правую линейку, регулируйте ширину
подгибки низа (рис. 30).
1. Ослабьте установочный винт (2) и
движениями влево-вправо регулируйте
положение правой линейки (1).
При необходимости дальнейшей
регулировки переместите винты в другие
отверстия (3).
2. По завершении регулировок затяните винт
(2).
Перемещая левую линейку (4), регулируйте параметры подгибки низа слева.
1. Ослабьте винт (5) и движениями влево-вправо регулируйте положение левой линейки (4).
2. Затяните винт (5).
5.10.2. Стачивающий шов
1. Ослабьте винты (8) направителя материала.
2. Разместите края материала между правым
(6) и левым (7) направителями материала.
3. Убедитесь, что стачивающий шов
располагается по центру правой иглы, и
регулируйте положение правого (6) и левого
(7) направителей так, чтобы материал
подавался свободно.
4. По завершении регулировок затяните винты
(8) (рис. 31).
Дополнение.
Регулируйте параметры стачивающего шва в
соответствии с особенностями используемых
материалов.
5.10.3. Уплотненный шов
