www.knisim.ru

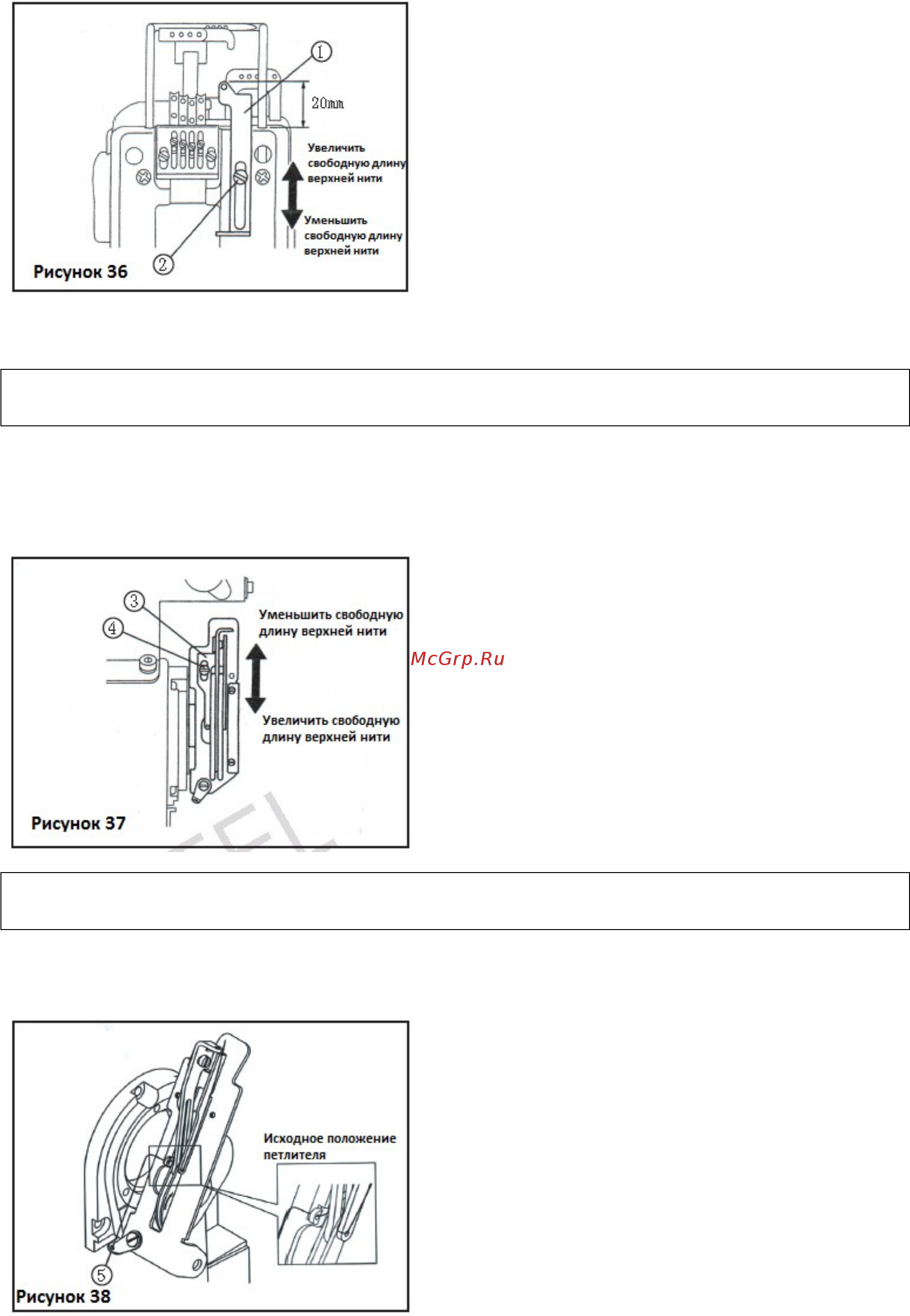

В стандартном положении расстояние от
направителя (1) декоративной нити до рукава (3)
составляет 20 мм.
Ослабьте винт (2), отрегулируйте положение
направителя декоративной нити и, по завершении
регулировок, затяните винт (2) (рис. 36).
Уменьшайте свободную длину верхней
нити, опуская направитель вниз.
Увеличивайте свободную длину верхней
нити, поднимая направитель вверх.
При использовании эластичной нейлоновой
нити в качестве декоративной необходимо опустить
направитель (1) вниз.
Внимание! В случае использования эластичной нейлоновой нити в качестве декоративной
опустите отверстие нитенаправителя вниз.
7.3. Регулировка натяжения нити петлителя
7.3.1. Регулировка кулачка нитенаправителя
При стандартном положении кулачка
нитенаправителя (3) винт (4) находится по центру
длинного отверстия.
Ослабьте винт (4), отрегулируйте положение
кулачка нитенаправителя (3) и, по завершении
регулировок, плотно затяните винт (4) (рис. 37).
Уменьшайте свободную длину нити
петлителя, поднимая кулачок вверх.
Увеличивайте свободную длину нити
петлителя, опуская кулачок вниз.
Обратите внимание, что слишком длинный конец свободной нити петлителя может быть
причиной обрыва нити.
7.3.2. Регулировка кулачка натяжителя нити петлителя
При крайнем верхнем положении игловодителя
кулачок (5) находится в исходном положении
петлителя (рис. 38).
